　[リバースリング]　■FP-RR27倍率表(PDF書類)
　拡大撮影(マクロ撮影)用にレンズを逆向き(リバース)に取り付けるための変換リング。
　 φ27mm p=0.5mmのフィルター径にCマウントを取り付けます。
　 本来のCマウントには付属の遮光リングを装着します。中間リングとの併用で
　 光学倍率1倍以上の撮影にお勧めです。

　型番：FP-RR27 (=旧：RR-27) (リバースリング+遮光リング=セット)
　価格：税込：3,300円(税別：3,000円)：消費税10%

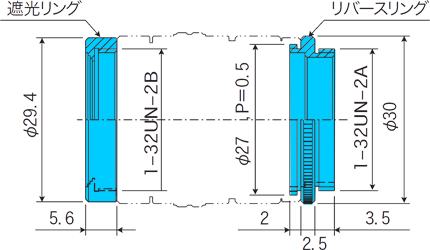

FP-RR27寸法図

■FP-RR27対応レンズ＝フィルター径：φ27mm P=0.5mm

 FP-RR27倍率表(PDF書類)

・倍率表：FL-HC1214-2M [12mm(1/2"型) F1.4]+FP-RR27+中間リング
FL-HC1214-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 15.82 2.88 4.4x3.3 3.0x2.3 2.2x1.7
10 14.88 3.68 3.5x2.6 2.4x1.8 1.7x1.3
25 14.05 4.88 2.6x2.0 1.8x1.4 1.3x.1.0
50 13.3 6.92 1.8x1.4 1.3x1.0 0.9x0.7
75 12.9 8.90 1.4x1.1 1.0x0.7 0.7x0.5

・倍率表：FL-CC1614A-2M [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614A-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 17.67 2.31 5.5x4.1 3.8x2.8 2.8x2.1
10 16.19 2.94 4.3x3.3 3.0x2.2 2.2x1.6
25 14.87 3.87 3.3x2.5 2.3x1.7 1.7x1.2
50 13.68 5.44 2.4x1.8 1.6x1.2 1.2x0.9
75 13.03 6.98 1.8x1.4 1.3x0.9 0.9x0.7

・倍率表：FL-CC1614-2M [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 21.57 2.3 5.5x4.2 3.8x2.9 2.8x2.1
10 20.08 2.92 4.4x3.3 3.0x2.3 2.2x1.6
25 18.8 3.86 3.3x2.5 2.3x1.7 1.7x1.2
50 17.56 5.42 2.4x1.8 1.6x1.2 1.2x0.9
75 16.9 7.0 1.8x1.4 1.3x0.9 0.9x0.7

・倍率表：FL-CC2514-2M [25mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC2514-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 32.3 1.2 - 7.3x5.5 5.3x4.0
10 27.1 1.6 8.0x6.0 5.5x4.1 4.0x3.0
25 22.85 2.2 5.8x4.4 4.0x3.0 2.9x2.2
50 19.31 3.2 4.0x3.0 2.7x2.1 2.0x1.5
75 17.45 4.2 3.0x2.3 2.1x1.6 1.5x1.1

・倍率表：FL-CC3516-2M [35mm(2/3"型) F1.6]+FP-RR27+中間リング
FL-CC3516-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 52.93 0.83 - - 7.7x5.8
10 42.1 1.12 - 7.8x5.9 5.7x4.3
25 33.3 1.6 8.2x6.1 5.6x4.2 4.1x3.1
50 26.62 2.3 5.6x4.2 3.8x2.9 2.8x2.1
75 23.04 3.03 4.2x3.2 2.9x2.2 2.1x1.6

・倍率表：FL-HC1212B-VG [12mm(1/2"型) F1.8]+FP-RR27+中間リング
FL-HC1212B-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 18.22 2.8 4.5x3.4 3.1x2.3 2.3x1.7
10 17.24 3.62 3.5x2.6 2.4x1.8 1.8x1.3
25 16.38 4.86 2.6x2.0 1.8x1.4 1.3x1.0
50 15.64 6.86 1.9x1.4 1.3x1.0 0.9x0.7
75 15.23 8.96 1.4x1.0 1.0x0.7 0.7x0.5

・倍率表：FL-CC1614A-VG [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614A-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 20.87 2.12 6.0x4.5 4.1x3.1 3.0x2.3
10 19.14 2.72 4.7x3.5 3.2x2.4 2.3x1.8
25 17.64 3.66 3.5x2.6 2.4x1.8 1.7x1.3
50 16.3 5.2 2.5x1.8 1.7x1.3 1.2x0.9
75 15.62 6.74 1.9x1.4 1.3x1.0 0.9x0.7

・倍率表：FL-BC2514D-VG [25mm(1"型) F1.4]+FP-RR27+中間リング
FL-BC2514D-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 40.97 0.97 - 9.1x6.8 6.6x5.0
10 33.38 1.36 9.3x7.0 6.4x4.8 4.7x3.5
25 27.78 1.96 6.5x4.9 4.5x3.4 3.3x2.4
50 23.48 2.96 4.3x3.2 3.0x2.2 2.2x1.6
75 21.35 3.96 3.2x2.4 2.2x1.7 1.6x1.2
