 ■OPTOWL(オプトル) (旧リコー/旧ペンタックス)交換レンズ
OPTOWL

[メーカー紹介:潟Iプトル (OPTOWL)]
2024年6月末に、リコーインダストリアルソリューションズ(株)よりオプテイカル事業部を引き継ぎました。
旧:ペンタックス(株)・旭光学工業。CCTVレンズの老舗。COSMIICAR(コズミカ)のブランド名が海外でも有名。
    ※ FAレンズ:メーカーWEBページ https://www.optowl.com/products/sensing/falens/

cosmicar
RICOH

※ レンズ仕様補足 [ロックネジPDF(416KB)・指標調節PDF(483KB)]

[2017年FAレンズカタログ(PDF書類:6MB)・旧カタログ:FA画像処理レンズ(PDF書類:480KB)]

■Cマウント単焦点レンズ(2/3"型対応)

焦点距離

絞り値

絞り機構

最短撮影距離

対応カメラ

価格:消費税10% メーカー 型番 備考
16mm F1.4-22 手動 0.3m 2/3"型C 税込:14,080円
(税別:12,800円)
OPTOWL FL-CC1614A-VG 新型番
C1614A 旧型番

型 番

FL-CC1614A-VG
(=旧: C1614A)

価格
:消費税10%

税込:14,080円
(税別:12,800円)

焦点距離 16 mm
絞り範囲 F1.4-22
最短撮影距離 0.3m
適合撮像素子 2/3"型
マウント C-mount
画角(2/3"時) 30.72°(水平)
画角(1/2"時) 22.48°(水平)
画角(1/3"時) 16.91°(水平)
本体寸法 30φ×34.1(38.6)Lmm
本体重量 58g
フィルター径 27mm P=0.5
絞り/距離 手動/手動

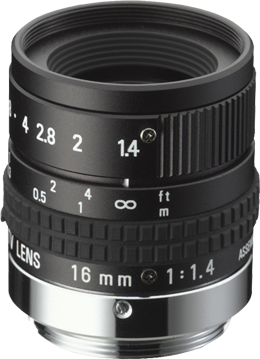

FL-CC1614A-VG
16 mm
2/3 "型C

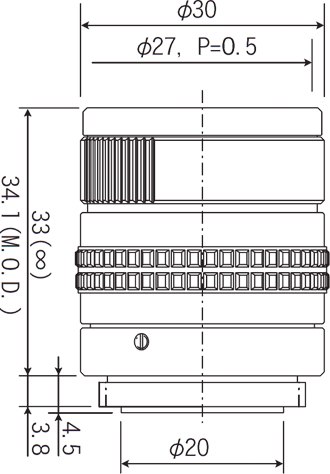

FL-CC1614A-VG寸法図

[■リバースリング] (別売品)
 拡大撮影(マクロ撮影)用にレンズを逆向き(リバース)に取り付けるための変換リング。
  φ27mm p=0.5mmのフィルター径にCマウントを取り付けます。
  本来のCマウントには付属の遮光リングを装着します。中間リングとの併用で
  光学倍率1倍以上の撮影にお勧めです。
[※ FP-RR27倍率表(PDF書類)]

 型番:FP-RR27(=旧:RR-27) (リバースリング+遮光リング)
 価格:
税込:3,300円(税別:3,000円):消費税10%

リバースリング
リバースリング
遮光リング
遮光リング


■倍率表:FL-CC1614A-VG [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614A-VG
中間リング長
(mm)
WD=作動距離
(mm)
光学倍率
(X)
視野(水平x垂直:mm) ※計算値
素子サイズ:1" 型時 素子サイズ:2/3" 型時 素子サイズ:1/2" 型時
0 20.87 2.12 6.0x4.5 4.1x3.1 3.0x2.3
10 19.14 2.72 4.7x3.5 3.2x2.4 2.3x1.8
25 17.64 3.66 3.5x2.6 2.4x1.8 1.7x1.3
50 16.3 5.2 2.5x1.8 1.7x1.3 1.2x0.9
75 15.62 6.74 1.9x1.4 1.3x1.0 0.9x0.7
