画像処理用ズーム型高解像度マクロ専用レンズ。
■トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介：(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。
  • KCM-Z4特徴
    • 用途に合わせた倍率設計。
    • 小型・軽量。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-Z4
価格
消費税10% 		税込：165,000円
(税別：150,000円)
光学倍率 0.67 - 4倍
作動距離：WD 96mm
被写界深度 5.0 - 0.3mm
分解能 15.25 - 5.59μm
対物側開口数：NA 0.022 - 0.060
適合撮像素子 2/3"型
マウント C-mount
同時落射 -
テレセン -
フィルターサイズ M22.5xP=0.5mm
本体寸法 30.8φx205.562(209.562)Lmm
重量 270g

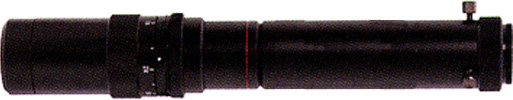

KCM-Z4

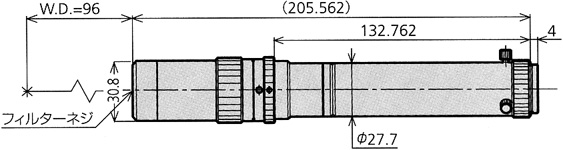

KCM-Z4寸法図

撮影範囲
(縦mmX横mm)		 レンズ倍率(光学倍率)
0.75倍 1倍 2倍 4倍
撮影素子
サイズ		 2/3"型 8.8 ｘ 11.7 6.6 x 8.8 3.3 x 4.4 1.65 x 2.2
1/2"型 6.4 x 8.5 4.8 x 6.4 2.4 x 3.2 1.2 x 1.6
1/3"型 4.8 x 6.4 3.6 x 4.8 1.8 x 2.4 0.9 x 1.2

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90％位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。
