　■C/CSマウント変換リング(C/CS-MOUNT ADAPTOR)
CマウントレンズとCSマウントカメラの間に装着して、フランジバックの修正をします。

●C/CSマウント変換リング　※ VM400 の代替品
型番 価格：消費税10%
YS-0005 税込：1,100円(税別：1,000円)

※素材：アルミ(重量：約4g)・マットブラック・刻印「5mm」
YS-0005 YS-0005寸法図
  ●C/CSマウント変換リング(大)：Watec(ワテック)
型番 価格：消費税10%
34CMA-R 税込：1,320円(税別：1,200円)

※対応機種：WAT-232・231S2・221S・231S・250D・
　　　　　　120N+・902H2・902H3・535EX
34CMA-R 34CMA-R寸法図



C/CSマウント ■レンズマウント
Cマウントは、フランジバック[=レンズの取付面から撮像素子(CCD、CMOS)焦点までの距離]の長さが17.526mm、ネジ規格が1"32UNFです。
  Cマウントカメラ CSマウントカメラ
フランジバック 17.526mm 12.5mm
取付ネジ規格 1"32UNF 1"32UNF
Cマウントレンズ ◯取付可能 *アダプタ併用にて可
CSマウントレンズ ×取付不可 ◯取付可能
※[Cマウントレンズ]+[5mmリング]=[CSマウントレンズ]
Cマウント、CSマウントのネジ径は同じです。結像面 までの距離の違い(フランジバックで2種類を区別しています。短いフランジバック(12.5mm)のものをCSマウント、長いフランジバック(17.526mm)のものをCマウントと呼びます。

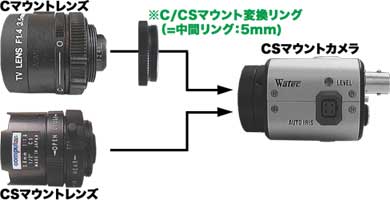

C/CSマウント変換図
