 ■テレセントリック・レンズ


通常のレンズ  テレセントリックレンズとは、主光線がレンズ光軸に対して平行になるように設計された
レンズです。このため
画角が限り無く0度に近く、ディストーション(歪曲収差)が小さいので、
被写体の寸法や位置を正確にとらえる事が可能です。従来のマクロレンズよりも被写体深度
(ピントの合う厚み)が深くとれます。

 構造により、像側テレセントリック光学系、物体側テレセントリック光学系、前記2種の
両方の構造を合せ持つ、両側テレセントリック光学系の3タイプがあります。一般的なテレセン
トリックレンズは、物体側テレセントリック系です。

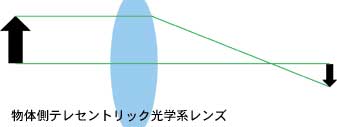

物体側テレセン [物体側テレセントリック光学系レンズ]
物体側のみ主光線がレンズ光軸に平行。
基本的にワークが上下しても像の大きさは変化しない。
像側テレセン、両側テレセンに
比べて小型、低コストなタイプ。

物体側テレセントリック光学系レンズ
Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。
焦点距離 絞り値 最短撮影距離 対応カメラ 価格:消費税10% メーカー 型番 備考
9mm F1.4-16C 0.1m 2/3"型C 税込:174,900円(税別:159,000円) Tokina KCM-0914MP5 5メガ対応
12.5mm F1.4-16C 0.15m 2/3"型C 税込:154,000円(税別:140,000円) Tokina KCM-12514MP5 5メガ対応
18mm F1.4-16C 0.2m 2/3"型C 税込:148,500円(税別:135,000円) Tokina KCM-1814MP5 5メガ対応
焦点距離 絞り値 最短撮影距離 対応カメラ 価格:消費税10% メーカー 型番 備考
50mm F2.8-C 0.085m 2/3"型C 税込:92,400円(税別:84,000円) KOWA LM50TC 仕様書(PDF:264KB)
55mm F2.8-32C 0.14m 2/3"型C 税込:93,500円(税別:85,000円) CBC TEC-M55

型 番 TEC-M55
価格
消費税10%
税込:93,500円(税別:85,000円)
光学倍率 0.5×
M55-2.0X(別売)併用
絞り範囲 F2.8-32C
撮影距離(m) 0.14 - ∞
適合撮像素子 2/3"型
マウント C-mount
フィルター径 43mm P=0.75
本体寸法 53φ×92.9Lmm
本体重量 320g
備考 0.5倍(M55-2.0X併用)時、
テレセントリック効果
TEC-M55
CBC(computar):TEC-M55

型 番 LM50TC
価格
消費税10%
税込:92,400円 (税別:84,000円)
光学倍率 0.5X - 1.0X
絞り範囲 F2.8-C
撮影距離(m) 0.085 - ∞
適合撮像素子 2/3"型
マウント C-mount
フィルター径 37.5mm P=0.5
本体寸法 56φ×115.7Lmm
本体重量 317g
備考 -
LM50TC
KOWA(興和):LM50TC

両側側テレセントリック光学系レンズ
Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

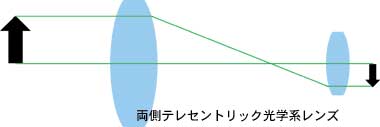

両側テレセントリック光学系レンズ [両側テレセントリック光学系レンズ]
物体側・像側とも主光線がレンズ光軸に平行。
画像処理計測に最適な光学系。

◆KCM-Tシリーズ
両側(対物側・像側)テレセントリック光学系レンズ。
コンパクト設計。ピントズレでの倍率変化が少ない。
ディストーションも少なく、高解像度、高コントラスト設計。
KMC-6T
型番 KCM-07T KCM-1T KCM-2T KCM-4T KCM-6T
価格
消費税10%
税込:115,500円
(税別:105,000円)
税込:108,900円
(税別:99,000円)
税込:85,800円
(税別:78,000円)
税込:92,400円
(税別:84,000円)
税込:104,500円
(税別:95,000円)
光学倍率 0.7X 1X 2X 4X 6X
WD 71mm 71mm 65mm 68mm 70mm
適合撮影素子 1/2"型 2/3"型 2/3"型 2/3"型 2/3"型
マウント C-mount C-mount C-mount C-mount C-mount
被写界深度 1.2mm 1.2mm 0.5mm 0.2mm 0.2mm
本体寸法(mm) 30φ×115.95L 30φ×135.81L 30φ×121.7L 30φ×126L 30φ×125.7L
重量 75g 75g 50g 50g 55g

◆KCM-DTシリーズ
上記KCM-Tの同軸照明取付けタイプ
両側(対物側・像側)テレセントリック光学系レンズ。
コンパクト設計。ピントズレでの倍率変化が少ない。
ディストーションも少なく、高解像度、高コントラスト設計。

KCM-6DT
型番 KCM-07DT KCM-1DT KCM-2DT KCM-4DT KCM-6DT
価格
消費税10%
税込:137,500円
(税別:125,000円)
税込:130,900円
(税別:119,000円)
税込:96,800円
(税別:88,000円)
税込:103,400円
(税別:94,000円)
税込:115,500円
(税別:105,000円)
本体寸法(mm) 30×43×115.95L 30×43×135.81L 30×60×121.7L 30×43×126L 30×43×125.7L
重量 85g 85g 70g 70g 75g

■普及型マクロレンズ(WD別・対物側テレセントリック)
良好な光学性能はそのままに、ローコストを実現、特別価格で対応。[カタログ:PDF書類(187KB)]
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-1-65C 税込:52,470円(税別:47,700円) 1倍 65mm 1/2"型C Tokina - 対物側 -
KCM-1D-65C 税込:59,235円(税別:53,850円) 1倍 65mm 1/2"型C Tokina 対応 対物側 -
KCM-2-65C 税込:52,470円(税別:47,700円) 2倍 65mm 2/3"型C Tokina - 対物側 -
KCM-2D-65C 税込:59,235円(税別:53,850円) 2倍 65mm 2/3"型C Tokina 対応 対物側 -
KCM-4-65C 税込:52,470円(税別:47,700円) 4倍 65mm 2/3"型C Tokina - 対物側 -
KCM-4D-65C 税込:59,235円(税別:53,850円) 4倍 65mm 2/3"型C Tokina 対応 対物側 -
KCM-1-110C OPEN 1倍 110mm 1/2"型C Tokina - 対物側 -
KCM-1D-110C OPEN 1倍 110mm 1/2"型C Tokina 対応 対物側 -
KCM-2-110C OPEN 2倍 110mm 2/3"型C Tokina - 対物側 -
KCM-2D-110C OPEN 2倍 110mm 2/3"型C Tokina 対応 対物側 -
KCM-4-110C OPEN 4倍 110mm 2/3"型C Tokina - 対物側 -
KCM-4D-110C OPEN 4倍 110mm 2/3"型C Tokina 対応 対物側 -

■マクロレンズ(WD別・対物側テレセントリック)
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-05 税込:75,900円(税別:69,000円) 0.55倍 71mm 1/3"型C Tokina - 対物側 -
KCM-05D 税込:97,900円(税別:89,000円) 0.55倍 71mm 1/3"型C Tokina 対応 対物側 -
KCM-07 税込:75,900円(税別:69,000円) 0.72倍 71mm 1/2"型C Tokina - 対物側 -
KCM-07D 税込:97,900円(税別:89,000円) 0.72倍 71mm 1/2"型C Tokina 対応 対物側 -
KCM-1 税込:75,900円(税別:69,000円) 1倍 71mm 2/3"型C Tokina - 対物側 -
KCM-1D 税込:97,900円(税別:89,000円) 1倍 71mm 2/3"型C Tokina 対応 対物側 -
KCM-3 税込:82,500円(税別:75,000円) 3倍 72mm 2/3"型C Tokina - 対物側 -
KCM-3D 税込:104,500円(税別:95,000円) 3倍 72mm 2/3"型C Tokina 対応 対物側 -
KCM-5 税込:93,500円(税別:85,000円) 5倍 70mm 2/3"型C Tokina - 対物側 -
KCM-5D 税込:115,500円(税別:105,000円) 5倍 70mm 2/3"型C Tokina 対応 対物側 -
KCM-2 税込:71,500円(税別:65,000円) 2倍 75mm 2/3"型C Tokina - 対物側 -
KCM-2D 税込:93,500円(税別:85,000円) 2倍 75mm 2/3"型C Tokina 対応 対物側 -
KCM-4 税込:71,500円(税別:65,000円) 4倍 75mm 2/3"型C Tokina - 対物側 -
KCM-4D 税込:93,500円(税別:85,000円) 4倍 75mm 2/3"型C Tokina 対応 対物側 -
KCM-6 税込:82,500円(税別:75,000円) 6倍 75mm 2/3"型C Tokina - 対物側 -
KCM-6D 税込:104,500円(税別:95,000円) 6倍 75mm 2/3"型C Tokina 対応 対物側 -
KCM-8 税込:82,500円(税別:75,000円) 8倍 75mm 2/3"型C Tokina - 対物側 -
KCM-8D 税込:104,500円(税別:95,000円) 8倍 75mm 2/3"型C Tokina 対応 対物側 -
KCM-05-110 税込:154,000円(税別:140,000円) 0.5倍 110mm 1/2"型C Tokina - 対物側 -
KCM-05D-110 税込:176,000円(税別:160,000円) 0.5倍 110mm 1/2"型C Tokina 対応 対物側 -
KCM-1-110 税込:121,000円(税別:110,000円) 1倍 110mm 2/3"型C Tokina - 対物側 -
KCM-1D-110 税込:143,000円(税別:130,000円) 1倍 110mm 2/3"型C Tokina 対応 対物側 -
KCM-2-110 税込:71,500円(税別:65,000円) 2倍 110mm 2/3"型C Tokina - 対物側 -
KCM-2D-110 税込:93,500円(税別:85,000円) 2倍 110mm 2/3"型C Tokina 対応 対物側 -
KCM-4-110 税込:77,000円(税別:70,000円) 4倍 110mm 2/3"型C Tokina - 対物側 -
KCM-4D-110 税込:99,000円(税別:90,000円) 4倍 110mm 2/3"型C Tokina 対応 対物側 -
KCM-6-110 税込:82,500円(税別:75,000円) 6倍 110mm 2/3"型C Tokina - 対物側 -
KCM-6D-110 税込:104,500円(税別:95,000円) 6倍 110mm 2/3"型C Tokina 対応 対物側 -
KCM-1L 税込:82,500円(税別:75,000円) 1倍 115mm 1/2"型C Tokina - 対物側 -
KCM-1LD 税込:137,500円(税別:125,000円) 1倍 115mm 1/2"型C Tokina 対応 対物側 -
KCM-1-156 税込:165,000円(税別:150,000円) 1倍 156mm 1/2"型C Tokina - 対物側 -
KCM-1D-156 税込:198,000円(税別:180,000円) 1倍 156mm 1/2"型C Tokina 対応 対物側 -
KCM-2-156 税込:181,500円(税別:165,000円) 2倍 156mm 1/2"型C Tokina - 対物側 -
KCM-2D-156 税込:214,500円(税別:195,000円) 2倍 156mm 1/2"型C Tokina 対応 対物側 -
KCM-1-220 税込:176,000円(税別:160,000円) 1倍 218mm 1/2"型C Tokina - 対物側 -
KCM-1D-220 税込:198,000円(税別:180,000円) 1倍 218mm 1/2"型C Tokina 対応 対物側 -
KCM-2-220 税込:192,500円(税別:175,000円) 2倍 218mm 1/2"型C Tokina - 対物側 -
KCM-2D-220 税込:214,500円(税別:195,000円) 2倍 218mm 1/2"型C Tokina 対応 対物側 -
KCM-3-220 税込:214,500円(税別:195,000円) 3倍 218mm 1/2"型C Tokina - 対物側 -
KCM-3D-220 税込:236,500円(税別:215,000円) 3倍 218mm 1/2"型C Tokina 対応 対物側 -
KCM-1-290 税込:187,000円(税別:170,000円) 1倍 290mm 1/2"型C Tokina - 対物側 -
KCM-1D-290 税込:209,000円(税別:190,000円) 1倍 290mm 1/2"型C Tokina 対応 対物側 -
KCM-2-290 税込:203,500円(税別:185,000円) 2倍 290mm 1/2"型C Tokina - 対物側 -
KCM-2D-290 税込:225,500円(税別:205,000円) 2倍 290mm 1/2"型C Tokina 対応 対物側 -
KCM-3-290 税込:225,500円(税別:205,000円) 3倍 290mm 1/2"型C Tokina - 対物側 -
KCM-3D-290 税込:247,500円(税別:225,000円) 3倍 290mm 1/2"型C Tokina 対応 対物側 -
KCM-05-400 税込:242,000円(税別:220,000円) 0.5倍 400mm 1/2"型C Tokina - 対物側 -
KCM-05D-400 税込:264,000円(税別:240,000円) 0.5倍 400mm 1/2"型C Tokina 対応 対物側 -
KCM-1-400 税込:253,000円(税別:230,000円) 1倍 400mm 1/1.8"型C Tokina - 対物側 -
KCM-1D-400 税込:275,000円(税別:250,000円) 1倍 400mm 1/1.8"型C Tokina 対応 対物側 -
KCM-05-800 税込:275,000円(税別:250,000円) 0.5倍 800mm 1/1.8"型C Tokina - 対物側 -
KCM-05D-800 税込:297,000円(税別:270,000円) 0.5倍 800mm 1/1.8"型C Tokina 対応 対物側 -
KCM-1-800 税込:286,000円(税別:260,000円) 1倍 800mm 1/1.8"型C Tokina - 対物側 -
KCM-1D-800 税込:308,000円(税別:280,000円) 1倍 800mm 1/1.8"型C Tokina 対応 対物側 -

■マクロレンズ(高解像度・メガピクセル対応・対物側テレセントリック)
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-05-65SR 税込:132,000円(税別:120,000円) 0.5倍 65mm 2/3"型C Tokina - 対物側 5メガ
KCM-05D-65SR 税込:165,000円(税別:150,000円) 0.5倍 65mm 2/3"型C Tokina 対応 対物側 5メガ
KCM-2-65SR 税込:110,000円(税別:100,000円) 2倍 65mm 2/3"型C Tokina - 対物側 1.9メガ
KCM-2D-65SR 税込:121,000円(税別:110,000円) 2倍 65mm 2/3"型C Tokina 対応 対物側 1.9メガ
KCM-4-65SR 税込:121,000円(税別:110,000円) 4倍 65mm 2/3"型C Tokina - 対物側 0.48メガ
KCM-4D-65SR 税込:132,000円(税別:120,000円) 4倍 65mm 2/3"型C Tokina 対応 対物側 0.48メガ
KCM-1-75SR 税込:110,000円(税別:100,000円) 1倍 75mm 2/3"型C Tokina - 対物側 1.9メガ
KCM-1D-75SR 税込:132,000円(税別:120,000円) 1倍 75mm 2/3"型C Tokina 対応 対物側 1.9メガ
KCM-1-110SR 税込:110,000円(税別:100,000円) 1倍 110mm 2/3"型C Tokina - 対物側 1.9メガ
KCM-1D-110SR 税込:132,000円(税別:120,000円) 1倍 110mm 2/3"型C Tokina 対応 対物側 1.9メガ
KCM-2-110SR 税込:110,000円(税別:100,000円) 2倍 110mm 2/3"型C Tokina - 対物側 1.9メガ
KCM-2D-110SR 税込:132,000円(税別:120,000円) 2倍 110mm 2/3"型C Tokina 対応 対物側 1.9メガ
KCM-4-110SR 税込:132,000円(税別:120,000円) 4倍 110mm 2/3"型C Tokina - 対物側 0.48メガ
KCM-4D-110SR 税込:148,500円(税別:135,000円) 4倍 110mm 2/3"型C Tokina 対応 対物側 0.48メガ

■テセントリックレンズ(メガピクセル対応・対物側テレセントリック)
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-05DUMP 税込:176,000円(税別:160,000円) 0.5倍 65.5mm 1/2"型C Tokina 対応 対物側 メガピクセル
KCM-07DUMP 税込:176,000円(税別:160,000円) 0.7倍 65.5mm 2/3"型C Tokina 対応 対物側 メガピクセル
KCM-1DUMP-S 税込:176,000円(税別:160,000円) 1倍 65.5mm 1.1"型C Tokina 対応 対物側 メガピクセル
KCM-1DUMP-P 税込:176,000円(税別:160,000円) 1倍 63mm 1.1"型C Tokina 対応 対物側 メガピクセル
KCM-1.5DUMP 税込:231,000円(税別:210,000円) 1.5倍 65mm 1.1"型C Tokina 対応 対物側 メガピクセル
KCM-2DUMP 税込:198,000円(税別:180,000円) 2倍 65mm 1.1"型C Tokina 対応 対物側 メガピクセル
KCM-4DUMP 税込:209,000円(税別:190,000円) 4倍 65mm 1.1"型C Tokina 対応 対物側 メガピクセル

■1.1インチ型対応・両側テセントリックレンズ(メガピクセル対応)
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-015TUMP OPEN 0.15倍 342mm 1.1"型C Tokina - 両側 -
KCM-015DTUMP OPEN 0.15倍 342mm 1.1"型C Tokina 対応 両側 -
KCM-03TUMP 税込:308,000円(税別:280,000円) 0.3倍 167mm 1.1"型C Tokina - 両側 -
KCM-03DTUMP 税込:374,000円(税別:340,000円) 0.3倍 167mm 1.1"型C Tokina 対応 両側 -
KCM-045TUMP 税込:275,000円(税別:250,000円) 0.45倍 108.2mm 1.1"型C Tokina - 両側 -
KCM-045DTUMP 税込:341,000円(税別:310,000円) 0.45倍 108.2mm 1.1"型C Tokina 対応 両側 -
KCM-06TUMP 税込:242,000円(税別:220,000円) 0.6倍 78.5mm 1.1"型C Tokina - 両側 -
KCM-06DTUMP 税込:308,000円(税別:280,000円) 0.6倍 78.5mm 1.1"型C Tokina 対応 両側 -
KCM-075TUMP

税込:220,000円(税別:200,000円)

0.75倍 60.7mm 1.1"型C Tokina - 両側 -
KCM-075DTUMP 税込:286,000円(税別:260,000円) 0.75倍 60.7mm 1.1"型C Tokina 対応 両側 -

■2/3インチ型対応・両側テセントリックレンズ(メガピクセル対応)
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-01TMP OPEN 0.1倍 342mm 2/3"型C Tokina - 両側 -
KCM-01DTMP OPEN 0.1倍 342mm 2/3"型C Tokina 対応 両側 -
KCM-02TMP 税込:286,000円(税別:260,000円) 0.2倍 167mm 2/3"型C Tokina - 両側 -
KCM-02DTMP 税込:352,000円(税別:320,000円) 0.2倍 167mm 2/3"型C Tokina 対応 両側 -
KCM-03TMP 税込:253,000円(税別:230,000円) 0.3倍 108.2mm 2/3"型C Tokina - 両側 -
KCM-03DTMP 税込:319,000円(税別:290,000円) 0.3倍 108.2mm 2/3"型C Tokina 対応 両側 -
KCM-04TMP 税込:220,000円(税別:200,000円) 0.4倍 78.5mm 2/3"型C Tokina - 両側 -
KCM-04DTMP 税込:286,000円(税別:260,000円) 0.4倍 78.5mm 2/3"型C Tokina 対応 両側 -
KCM-05TMP 税込:198,000円(税別:180,000円) 0.5倍 60.7mm 2/3"型C Tokina - 両側 -
KCM-05DTMP 税込:264,000円(税別:240,000円) 0.5倍 60.7mm 2/3"型C Tokina 対応 両側 -

■2/3インチ型対応・両側テセントリックレンズ
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-1T 税込:108,900円(税別:99,000円) 1倍 71mm 2/3"型C Tokina - 両側 -
KCM-1DT 税込:130,900円(税別:119,000円) 1倍 71mm 2/3"型C Tokina 対応 両側 -
KCM-2T 税込:85,800円(税別:78,000円) 2倍 65mm 2/3"型C Tokina - 両側 -
KCM-2DT 税込:96,800円(税別:88,000円) 2倍 65mm 2/3"型C Tokina 対応 両側 -
KCM-4T 税込:92,400円(税別:84,000円) 4倍 68mm 2/3"型C Tokina - 両側 -
KCM-4DT 税込:103,400円(税別:94,000円) 4倍 68mm 2/3"型C Tokina 対応 両側 -
KCM-6T 税込:104,500円(税別:95,000円) 6倍 70mm 2/3"型C Tokina - 両側 -
KCM-6DT 税込:115,500円(税別:105,000円) 6倍 70mm 2/3"型C Tokina 対応 両側 -

■1/2インチ型対応・両側テセントリックレンズ
型番

価格:消費税10%

光学倍率

WD

対応カメラ メーカー 同軸落射 テレセン 備考
KCM-07T 税込:115,500円(税別:105,000円) 0.7倍 71mm 1/2"型C Tokina - 両側 -
KCM-07DT 税込:137,500円(税別:125,000円) 0.7倍 71mm 1/2"型C Tokina 対応 両側 -

■Fマウント・対物側テセントリックレンズ(メガピクセル対応)・画像イメージサイズ:15.2x15.2mm用
型番

価格:消費税10%

光学倍率

WD

マウント メーカー 同軸落射 テレセン 備考
KFM-1DUMP-S 税込:198,000円(税別:180,000円) 1倍 65.5mm F Tokina 対応 対物側 メガピクセル
KFM-2DUMP-S 税込:220,000円(税別:200,000円) 2倍 65mm F Tokina 対応 対物側 メガピクセル
