画像処理用ズーム型高解像度マクロ専用レンズ。
■トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介：(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。
  • KCM-Z3特徴
    • 用途に合わせた倍率設計。
    • 小型・軽量。
    • 別売：同軸落射照明ユニット[KZ-D05]対応(0.5倍より併用可能)。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-Z3
価格
消費税10%		 税込：107,800円
(税別：98,000円)
光学倍率 0.75 - 3倍
作動距離：WD 56mm
被写界深度 1.0 - 0.2mm
分解能 20 - 8μm
対物側開口数：NA 0.031 - 0.068
適合撮像素子 2/3"型
マウント C-mount
同時落射 KZ-D05併用で対応(0.5倍より)
テレセン -
フィルターサイズ M22.5xP=0.5mm
本体寸法 30φx151.5(155.5)Lmm
重量 220g

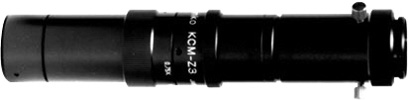

KCM-Z3


KCM-Z3寸法図

撮影範囲
(縦mmX横mm)		 レンズ倍率(光学倍率)
0.75倍 1倍 2倍 3倍
撮影素子
サイズ		 2/3"型 8.8 ｘ 11.7 6.6 x 8.8 3.3 x 4.4 2.2 x 2.93
1/2"型 6.4 x 8.5 4.8 x 6.4 2.4 x 3.2 1.6 x 2.1
1/3"型 4.8 x 6.4 3.6 x 4.8 1.8 x 2.4 1.2 x 1.6

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90％位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。


※専用同軸落射ユニット(別売品)
型番 KZ-D05
価格 税別：54,000円
(税別：50,000円)
備考 KCM-Z2用同軸落射ユニット
(0.5倍から使用可能)
KZ-D05寸法図
KZ-D05

■参考 [マクロ撮影入門講座]・[テレセントリック]・[CCTVカメラ入門講座(用語解説)]
