画像処理用ズーム型高解像度マクロ専用レンズ。
■トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介：(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。
  • KCM-Z2特徴
    • 用途に合わせた倍率設計。
    • 小型・軽量。
    • 別売：同軸落射照明ユニット[KZ-D05]対応(0.5倍より併用可能)。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-Z2
価格
消費税10%
 税込：107,800円
(税別：98,000円)
光学倍率 0.5 - 2倍
作動距離：WD 90mm
被写界深度 1.4 - 0.4mm
分解能 25 - 10μm
対物側開口数：NA 0.021 - 0.045
適合撮像素子 2/3"型
マウント C-mount
同時落射 KZ-D05併用で対応(0.5倍より)
テレセン -
フィルターサイズ M22.5xP=0.5mm
本体寸法 30φx151.5(155.5)Lmm
重量 220g

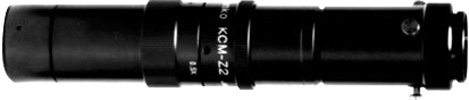

KCM-Z2

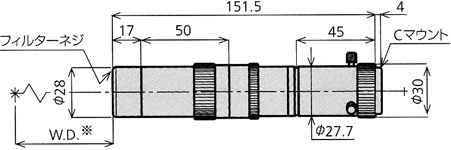

KCM-Z2寸法図

撮影範囲
(縦mmX横mm)		 レンズ倍率(光学倍率)
0.5倍 0.75倍 1倍 2倍
撮影素子
サイズ		 2/3"型 13.2 ｘ 17.6 8.8 ｘ 11.7 6.6 x 8.8 3.3 x 4.4
1/2"型 9.6 x 12.8 6.4 x 8.5 4.8 x 6.4 2.4 x 3.2
1/3"型 7.2ｘ9.6 4.8 x 6.4 3.6 x 4.8 1.8 x 2.4

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90％位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。


※専用同軸落射ユニット(別売品)
型番 KZ-D05
価格 税込：54,000円
(税別：50,000円)
備考 KCM-Z2用同軸落射ユニット
(0.5倍から使用可能)
KZ-D05寸法図
KZ-D05
