画像処理用ズーム型高解像度マクロ専用レンズ。
トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介:(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。

  • KCM-Z1特徴
    • 用途に合わせた倍率設計。
    • 小型・軽量。
    • 別売:同軸落射照明ユニット[KZ-D05]対応(0.5倍より併用可能)。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-Z1
価格
消費税10%

税込:107,800円
(税別:98,000円)
光学倍率 0.25 - 1倍
作動距離:WD 175mm
被写界深度 3.2 - 0.6mm
分解能 35 - 20μm
対物側開口数:NA 0.003 - 0.025
適合撮像素子 2/3"型
マウント C-mount
同時落射 KZ-D05併用で対応(0.5倍より)
テレセン -
フィルターサイズ M22.5xP=0.5mm
本体寸法 30φx151.5(155.5)Lmm
重量 220g

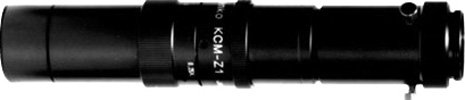

KCM-Z1


KCM-Z1寸法図

撮影範囲
(縦mmX横mm)
レンズ倍率(光学倍率)
0.25倍 0.5倍 0.75倍 1倍
撮影素子
サイズ
2/3"型 27.5 x36.6 13.2 x 17.6 8.8 x 11.7 6.6 x 8.8
1/2"型 19.2 x 25.6 9.6 x 12.8 6.4 x 8.5 4.8 x 6.4
1/3"型 14.4 x 19.2 7.2x9.6 4.8 x 6.4 3.6 x 4.8

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90%位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。



※専用同軸落射ユニット(別売品)
型番 KZ-D05
価格 税込:54,000円
(税別:50,000円)
備考 KCM-Z2用同軸落射ユニット
(0.5倍から使用可能)
KZ-D05寸法図
KZ-D05

■参考 [マクロ撮影入門講座]・[テレセントリック]・[CCTVカメラ入門講座(用語解説)]
