画像処理、装置組み込み用ディストーションフリー(ノンテレセントリック)のマクロ専用レンズ。
■トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介：(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。
  • KCM-06DF特徴
    • 低倍・広視野ながら光学ディストーション(歪曲収差) 0.1%以下。(ディストーションフリー)
    • ノンテレセントリック(=テレセンではありません)。 [※ Telesentric (テレセントリック)の解説は、ココ]
    • 軽量・コンパクト設計で、高精度な画像計測及び検査等に最適。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-06DF
価格
消費税10% 		税込：41,800円
(税別：38,000円)
光学倍率 0.4 - 0.6倍
作動距離：WD 113 - 83mm
被写界深度 1.09 - 0.57mm
分解能 8.9 - 6.8μm
対物側開口数：NA 0.041 - 0.054
適合撮像素子 1/2"型
マウント C-mount
同時落射 -
テレセン -
フィルターサイズ -
本体寸法 29φx43.5(47.5)Lmm
重量 50g

KCM-06DF

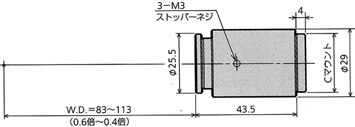

KCM-06DF寸法図

撮影範囲
(縦mmX横mm)		 レンズ倍率(光学倍率)
0.4倍 0.5倍 0.6倍
撮影素子
サイズ		 1/2"型 12ｘ16 9.6ｘ12.8 8ｘ10.7
1/3"型 9ｘ12 7.2ｘ9.6 6ｘ8
1/4"型 6.8ｘ9 5.4ｘ7.2 4.5ｘ6
動距離：WD 113mm - 83mm

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90％位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。
