画像処理、装置組み込み用ディストーションフリー(ノンテレセントリック)のマクロ専用レンズ。
■トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介：(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学(旧:東京光器製作所)は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。
  • KCM-015DF特徴
    • 低倍・広視野ながら光学ディストーション(歪曲収差) 0.1%以下。(ディストーションフリー)
    • ノンテレセントリック(=テレセンではありません)。 [※ Telesentric (テレセントリック)の解説は、ココ]
    • 軽量・コンパクト設計で、高精度な画像計測及び検査等に最適。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-015DF
価格
消費税10% 		税込：46,200円
(税別：42,000円)
光学倍率 0.05 - 0.15倍
作動距離：WD 215 - 66mm
被写界深度 72 - 8.7mm
分解能 73 - 26μm
対物側開口数：NA 0.005 - 0.014
適合撮像素子 1/2"型
マウント C-mount
同時落射 -
テレセン -
フィルターサイズ -
本体寸法 29φx12.5(22.5)Lmm
重量 20g

KCM-015DF

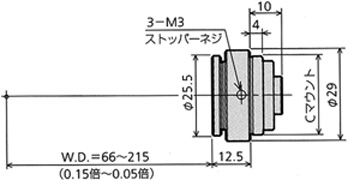

KCM-015DF寸法図

撮影範囲
(縦mmX横mm)		 レンズ倍率(光学倍率)
0.05倍 0.08倍 0.15倍
撮影素子
サイズ		 1/2"型 96ｘ128 60ｘ80 36ｘ48
1/3"型 72ｘ96 45ｘ60 27ｘ36
1/4"型 54ｘ72 34ｘ45 20.25ｘ27
動距離：WD 215mm - 66mm

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90％位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。
