■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。
  • メガピクセル対応レンズ特徴
    • 1.1"型(φ17.6mm)大型素子に対応。
    • 12メガピクセル(1,200万画素)、3.45μm対応の超高解像度。
    • コンパクトデザイン。
    • フォーカス＆アイリスロックつまみ付のため、振動等の環境に対応。
    • V1628-MPY2は、V1628-MPYの改良型 (後玉レンズガード変更)

■12メガピクセル対応レンズ
CBC(computar) ：1.1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
16mm F2.8-16 手動 0.3ｍ 1.1"型 税込：94,600円(税別：86,000円) CBC V1628-MPY2 12メガ

型　番 V1628-MPY2
価格
消費税10% 		税込：94,600円
(税別：86,000円)
焦点距離 16 mm
絞り範囲 F2.8-16
最短撮影距離 0.3m
適合撮像素子 1.1"型
マウント C-mount
画角(1.1"時) 48.2°(水平)
画角(1"時) 43.9°(水平)
画角(2/3"時) 30.9°(水平)
本体寸法 39.5φ×36.35(45.55)Lmm
本体重量 91.4g
フィルター径 M34.0xP=0.5mm
絞り/距離 手動/手動
V1628-MPY
16 mm
1.1 "型C

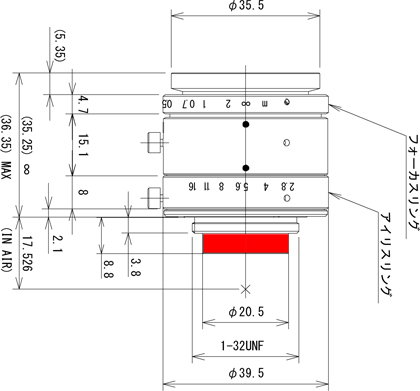

[仕様書：PDF書類] 		V1628-MPY2寸法図
※[ご注意]レンズ後玉がマウント部より出っ張る為、
装着出来ないカメラもあります。

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：H x V
1.1"型時
1"型時
 2/3"型時
1,000
 0.016
-
890.1x651.4
802.4x601.0
 550.7x412.4
950
 0.017
-
845.4x618.7
762.1x570.9
 523.0x391.7
900
 0.018
-
800.7x586.0
721.8x540.7
 495.4x371.0
850
 0.019
-
756.2x553.5
681.7x510.7
 467.9x350.5
800
 0.020
-
711.5x520.8
641.5x480.5
 440.3x329.8
750
 0.021
-
666.9x488.1
601.2x450.4
 412.7x309.1
700
 0.023
-
622.2x455.4
560.9x420.2
 385.0x288.4
650
 0.025
-
577.4x422.7
520.6x390.0
 357.4x267.7
600
 0.027
-
532.7x390.0
480.3x359.9
 329.7x247.0
550
 0.029
-
488.1x357.3
440.0x329.7
 302.1x226.3
500
 0.032
-
443.4x324.6
399.8x299.6
 274.5x205.6
450
 0.036
-
398.7x291.9
359.5x269.4
 246.9x184.9
400
 0.040
-
353.9x259.2
319.2x239.2
 219.2x164.2
350
 0.046
-
309.3x226.5
278.9x209.1
 191.6x143.5
300
 0.054
-
264.6x193.8
238.6x178.9
 163.9x122.8
250
 0.063
1.0
227.8x166.3
205.1x153.3
 140.5x105.1
200
 0.079
1.0
181.4x132.5
163.4x122.2
 111.9x83.8
150
 0.106
1.0
135.1x98.8
121.7x91.1
 83.5x62.5
100
 0.156
2.0
92.1x67.2
82.9x61.9
 56.7x42.5
　※視野サイズ＝ 素子サイズ/光学倍率
※※接写リングはこちらです。

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
