　■TAMRON (タムロン) CCTV交換レンズ
TAMRON

[メーカー紹介：(株)タムロン]
一眼レフの交換レンズでおなじみのタムロン。ビデオカメラ用ズームレンズ等の光学ユニットの供給や監視用・工業のレンズも
製作しています。CCTVでも有名ブランドです。
  • 1"型 SWIR(近赤外領域)対応レンズ特徴
    • 可視光領域(Visible)から短波赤外光領域(SWIR)までのピントずれを低減。(400nm~1,700nm)
    • 新開発タムロンオリジナルの特殊コートにより、 高い分光透過率を実現。
    • 使用頻度の高い至近撮影距離での良好な高コントラストを達成。
    • 5μmピクセルピッチ・イメージセンサ(IMX990/IMX991)対応。
    • フォーカス、アイリスのロックビスのより、耐震等の環境に対応。

■SWIR(短波赤外線)対応レンズ
タムロン：1"型用高解像度レンズ

 [SMA11Fシリーズ・チラシPDF書類(1.49MB)]
焦点距離

絞り値

絞り機構

対応カメラ

 価格：消費税10% メーカー 型番 備考
12mm F1.6-22 手動 1"型C ※お尋ね下さい。 TAMRON SMA11F12 近赤外域対応

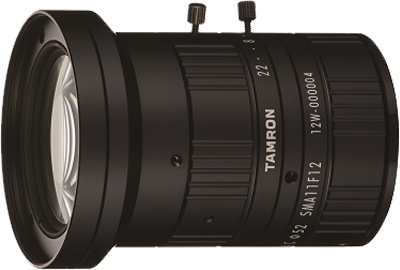

型　番 SMA11F12
価格
消費税10% 		※お尋ね下さい。
焦点距離 12mm
絞り範囲 F1.6-22
最短撮影距離 0.2m
適合撮像素子 1"型
マウント C-mount
画角(1"時) 57.9°(水平)
画角(2/3"時) 41.1°(水平)
画角(1/2"時) 30.2°(水平)
本体寸法 54φ×72.5(76.5)Lmm
本体重量 260g
フィルタ径 M52xP=0.75mm
対応波長

400-1,700nm
Wide Band Costing-Visible-Short Wave Infrared
絞り/距離 手動/手動

SMA11F12
12mm
1 "型C
[仕様書：PDF書類(207KB)]

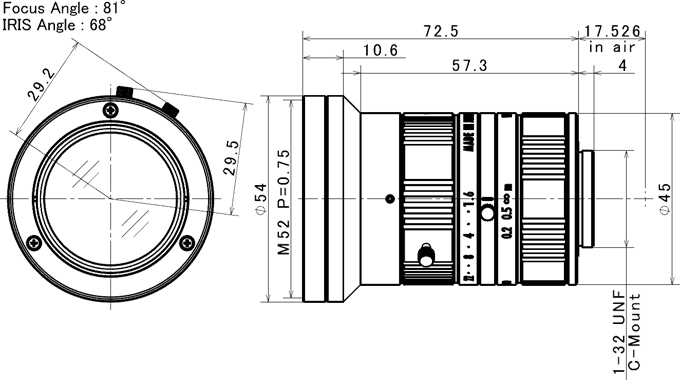

SMA11F12寸法図
■近接時の撮影距離(WD)と視野サイズ
接写リング(mm)
フォーカス位置
WD(mm)
撮影距離
視野サイズ(mm)：V x H
1"型時
2/3"型時
1/2"型時
無
無限側
1,000.0
1,128.9x836.0
763.8x567.9
550.3x410.6
最至近側
200.0
243.3x179.9
164.4x122.2
118.4x88.3
0.5
無限側
259.8
309.6x229.2
209.3x155.6
150.8x112.5
最至近側
104.2
137.2x101.4
92.6x68.8
66.7x49.7
1
無限側
120.3
155.2x114.7
104.8x77.9
75.5x56.3
最至近側
68.4
97.5x72.0
65.7x48.8
47.3x35.3
1.5
無限側
73.8
103.7x76.6
70.0x52.0
50.4x37.6
最至近側
47.7
74.6x55.0
50.3x37.4
36.2x27.0
5
無限側
9.1
31.9x23.5
21.5x15.9
15.4x11.5
最至近側
6.0
28.4x20.9
19.1x14.2
13.7x10.2
※接写リングはこちらです。

短波赤外(SWIR=Short Wave Infra Red：900nm~1,700nm)対応産業用レンズ：
赤外線は可視光に比べて波長が長く、散乱しにくいので、この特徴を利用して非破壊検査が可能となります。薄い膜の容器の内容量を透過して撮影したり、製品の傷等の検査、品質管理などに応用されています。(※ 短波赤外の撮影には専用カメラが必要になります。)
　※ [SWIR(短波赤外)講座]ご参照下さい。
