■フジノン(FUJINON)メガピクセル・レンズ
FUJIFILM

[メーカー紹介:富士フイルム]
旧社名:富士写真光機株式会社・フジノン株式会社。富士写真フィルムの光学機器レンズ部門。
FUJINON(フジノン)は、TV放送局向けレンズのトップブランドです。

  • 単焦点メガピクセル対応レンズ特徴(暫定)
    • 1.1”型・2.5μmピクセルピッチ(23メガピクセル相当)の大型・高画素センサー対応。
    • 独自の「4D High Resolution」により、高解像度・低ストーションを実現
    • 光軸変動:10μm以下の優れた耐振動・衝撃性能。フォーカス&アイリスロックつまみ付(ネジの落下を防ぐクビレネジ機構)。
    • フォーカス時にレンズ全長が変化しないメカ構造を採用。小型・軽量のコンパクト設計により、マシンビジョン・システム全体の小型化に寄与

■23メガピクセル対応レンズ(1.1"型対応)

焦点距離

絞り値

絞り機構

最短撮影距離

対応カメラ

価格:消費税10% メーカー 型番 備考
8mm F1.8-16 手動 0.1m 1.1"型C 税込:84,700円(税別:77,000円) FUJIFILM CF8ZA-1S 23メガ

型 番 CF8ZA-1S
価格
消費税10%
税込:84,700円
(税別:77,000円)
焦点距離 8 mm (8.31mm)
絞り範囲 F1.8-16
適合撮像素子 1.1"型
マウント C-mount
画角
(水平 x 垂直)
1.1"型時 85.7°x 67.5°
2/3"型時 - x -
1/1.8"型時 - x -
最短撮影距離 0.1m
最短撮影範囲
(縦mm x 横mm)
1.1"型時 - x -
2/3"型時 - x -
1/1.8"型時 - x -
本体寸法 54φ×67.0(71)Lmm
本体重量 180g
フィルター径 M52.x0.75
絞り/距離 手動/手動

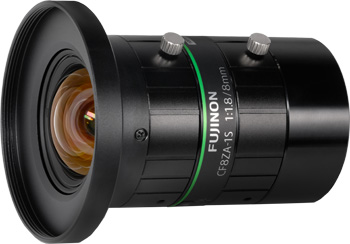

CF8ZA-1S
8 mm
1.1 "型C

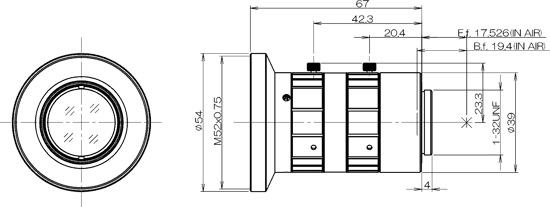

CF8ZA-1S寸法図
撮影距離・絞り値の変更に伴う解像性能の低下の抑制
4D High Resolution
フローティング設計技術
高精度組立技術
硝材マッチング技術

■近接時の撮影距離(WD)と視野サイズ(計算値)
WD(mm)
撮影距離
光学倍率

接写リング
(mm)

視野サイズ(mm):H x V
1.1"型時
1"型時
2/3"型時
1,000
0.008x
-
1888.5x1361.5
1684.7x1221.8
1112.6x822.2
950
0.009x
-
1795.5x1294.5
1601.8x1161.6
1057.8x781.7
900
0.009x
-
1702.5x1227.4
1518.8x1101.4
1003.0x741.2
850
0.010x
-
1609.6x1160.3
1435.9x1041.2
948.2x700.7
800
0.010x
-
1516.6x1093.3
1352.9x981.0
893.4x660.2
750
0.011x
-
1423.6x1026.2
1269.9x920.9
838.6x619.7
700
0.012x
-
1330.6x959.2
1187.0x860.7
783.7x579.1
650
0.013x
-
1237.7x892.1
1104.0x800.5
728.9x538.6
600
0.014x
-
1144.7x825.0
1021.1x740.3
674.1x498.1
550
0.015x
-
1051.7x758.0
938.1x680.1
619.3x457.6
500
0.016x
-
958.7x690.9
855.2x619.9
564.5x417.1
450
0.018x
-
865.8x623.9
772.2x559.8
509.7x376.6
400
0.020x
-
772.8x556.8
689.2x499.6
454.9x336.1
350
0.023x
-
679.8x489.7
606.3x439.4
400.1x295.6
300
0.026x
-
586.8x422.7
523.3x379.2
345.2x255.0
250
0.031x
-
493.8x355.6
440.3x319.0
290.4x214.5
200
0.039x
-
400.8x288.5
357.3x258.8
235.6x174.0
150
0.050x
-
307.8x221.4
274.4x198.6
180.8x133.5
100
0.073x
-
214.8x154.3
191.3x138.4
125.9x92.9

※※上記以外のフジノン(FUJINON)CCTVレンズお取り寄せ承ります。
詳しい仕様はhttp://mvlens.fujifilm.com/ja/こちらです。
