■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」RFシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 1"型(φ16mm)の大型素子で、20MP(2,000万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。
    • 最新光学により、1"型の大型フォーマットにも関わらず高い周辺光量を実現。

■20メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
50mm F2.4-16 USB制御 0.2ｍ 1"型 お尋ね下さい CBC VL5024U-MPZ 20MP
(2,000万画素)

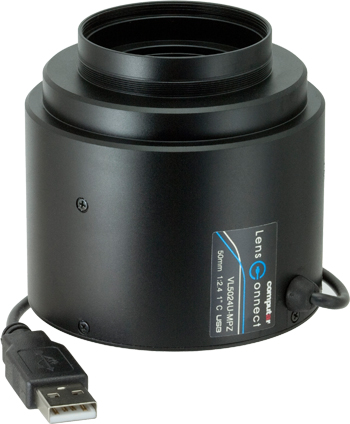

型　番 VL5024U-MPZ
価格
消費税10% 		お尋ね下さい
焦点距離 50 mm
絞り範囲 F2.0-16
最短撮影距離 0.2m
適合撮像素子 1"型
マウント C-mount
画角(1"時) 14.6°(水平)
画角(2/3"時) 10.1°(水平)
画角(1/1.8"時) 8.3°(水平)
本体寸法 75φ×66.5(73.6)Lmm
本体重量 326g
フィルター径 M43xP=0.75mm
絞り/距離 USB制御/USB制御

VL5024U-MPZ
50mm
1"型C
仕様書(PDF書類：652KB)

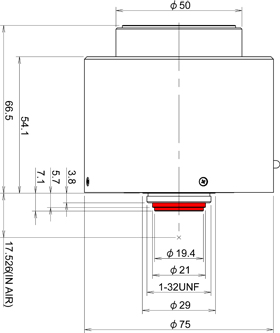

VL5024U-MPZ寸法図
※ [ご注意] レンズ後玉(赤色部)がマウント部より
出っ張る為、装着できないカメラもあります。
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1"型時
2/3"型時
 1/1.8"型時
1,000
0.053
-
 184.4x245.9 126.8x169.0 103.8x138.3
500
0.109
-
 88.5x118.0 60.8x81.1 49.8x66.4
250
0.239
-
 40.4x53.8 27.8x37.0 22.7x30.3
200
0.313
-
 30.8x41.0 21.2x28.2 17.3x23.1
150
0.455
8.5
 21.2x28.2 14.6x19.4 11.9x15.9
100
0.835
30.0
 11.6x15.4 8.0x10.6 6.5x8.7
※視野サイズ＝ 素子サイズ/光学倍率 ※接写リングはこちらです。

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
