■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」RFシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 1"型(φ16mm)の大型素子で、20MP(2,000万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。
    • 最新光学により、1"型の大型フォーマットにも関わらず高い周辺光量を実現。

■20メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
35mm F2.2-16 USB制御 0.2ｍ 1"型 お尋ね下さい CBC VL3522U-MPZ 20MP
(2,000万画素)

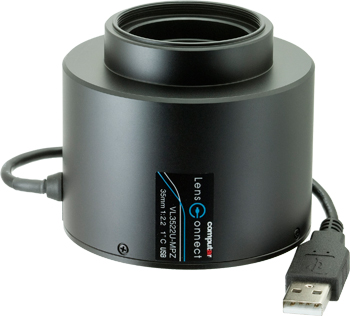

型　番 VL3522U-MPZ
価格
消費税10% 		お尋ね下さい
焦点距離 35 mm
絞り範囲 F2.0-16
最短撮影距離 0.2m
適合撮像素子 1"型
マウント C-mount
画角(1"時) 20.8°(水平)
画角(2/3"時) 14.4°(水平)
画角(1/1.8"時) 11.8°(水平)
本体寸法 75φ×66.1(74.3)Lmm
本体重量 313g
フィルター径 M43xP=0.75mm
絞り/距離 USB制御/USB制御

VL3533U-MPZ
35mm
1"型C
仕様書(PDF書類：694KB)

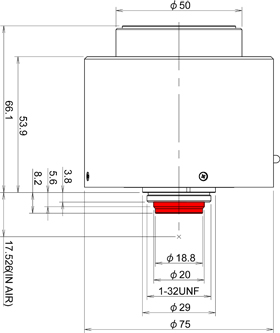

VL3522U-MPZ寸法図
※ [ご注意] レンズ後玉(赤色部)がマウント部より
出っ張る為、装着できないカメラもあります。
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1"型時
2/3"型時
 1/1.8"型時
1,000
0.035
-
 271.8ｘ362.4 186.8ｘ249.1 152.9ｘ203.8
500
0.071
-
 134.6ｘ179.5 92.5ｘ123.4 75.7ｘ101.0
250
0.146
-
 66.0ｘ88.1 45.4ｘ60.5 37.1ｘ49.5
200
0.184
-
 52.4ｘ69.9 36.0ｘ48.0 29.5ｘ39.3
150
0.249
2.5
 38.7ｘ51.7 26.6ｘ35.5 21.8ｘ29.0
100
0.385
7.0
 25.1ｘ33.5 17.2ｘ23.0 14.1ｘ18.8
※視野サイズ＝ 素子サイズ/光学倍率 ※接写リングはこちらです。

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
