■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」RFシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 1"型(φ16mm)の大型素子で、20MP(2,000万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。
    • 最新光学により、1"型の大型フォーマットにも関わらず高い周辺光量を実現。

■20メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
16mm F2.4-16 USB制御 0.1ｍ 1"型 お尋ね下さい CBC VL1624U-MPZ 20MP
(2,000万画素)

型　番 VL1624U-MPZ
価格
消費税10% 		お尋ね下さい
焦点距離 16 mm
絞り範囲 F2.4-16
最短撮影距離 0.1m
適合撮像素子 1"型
マウント C-mount
画角(1"時) 43.8°(水平)
画角(2/3"時) 30.9°(水平)
画角(1/1.8"時) 25.5°(水平)
本体寸法 75φ×52(59.4)Lmm
本体重量 280g
フィルター径 M43xP=0.75mm
絞り/距離 USB制御/USB制御

VL1624U-MPZ
16mm
1"型C
仕様書(PDF書類：615KB)

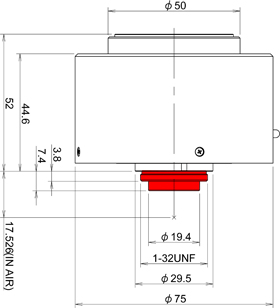

VL1624U-MPZ寸法図
※ [ご注意] レンズ後玉(赤色部)がマウント部より
出っ張る為、装着できないカメラもあります。
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1"型時
2/3"型時
 1/1.8"型時
1,000
0.016
-
 608.4x811.4 417.6x557.5 341.5x455.7
500
0.032
-
 307.2x409.8 210.9x281.5 172.4x230.1
250
0.062
-
 156.6x209.1 107.5x143.5 87.9x117.3
200
0.077
-
 126.5x168.9 86.8x115.9 71.0x94.8
150
0.101
-
 96.4x128.7 66.2x88.3 54.1x72.2
100
0.146
-
 66.3x88.6 45.5x60.7 37.2x49.6
※視野サイズ＝ 素子サイズ/光学倍率

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
