■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」RFシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 1"型(φ16mm)の大型素子で、20MP(2,000万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。
    • 最新光学により、1"型の大型フォーマットにも関わらず高い周辺光量を実現。

■20メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
8mm F2.6-16 USB制御 0.1ｍ 1"型 お尋ね下さい CBC VL0826U-MPZ 20MP
(2,000万画素)

型　番 VL0826U-MPZ
価格
消費税10% 		お尋ね下さい
焦点距離 8 mm
絞り範囲 F2.6-16
最短撮影距離 0.1m
適合撮像素子 1"型
マウント C-mount
画角(1"時) 76.9°(水平)
画角(2/3"時) 57.1°(水平)
画角(1/1.8"時) 47.8°(水平)
本体寸法 78φ×55.28(62.88)Lmm
本体重量 334g
フィルター径 M82xP=0.75mm
※ 専用フィルターホルダー
(ZM0810)を併用
絞り/距離 USB制御/USB制御

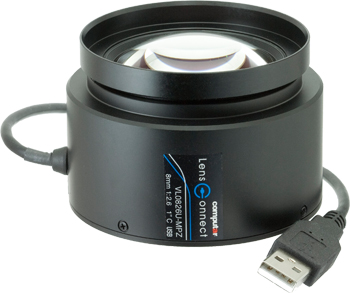

VL0826U-MPZ
8mm
1"型C
仕様書(PDF書類：640KB)

VL0826U-MPZ寸法図
※ [ご注意] レンズ後玉(赤色部)がマウント部より
出っ張る為、装着できないカメラもあります。

※ 別売フィルター枠アダプタ
(付属のフードを外して装着します)
型　番 ZM0810
価格
消費税10%		 税込：4,125円
(税別：3,750円)
フィルター径 M82xP=0.75
仕様書 PDF書類(232KB)
ZM0810
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1"型時
2/3"型時
 1/1.8"型時
1,000
0.009
-
 1,211.4x1,619.6 825.6x1,108.2 672.9x902.4
500
0.016
-
 616.3x825.7 419.6x563.7 342.0x458.7
250
0.031
-
 318.7x428.6 216.6x291.3 176.5x236.9
200
0.039
-
 259.2x349.1 176.0x236.8 143.4x192.5
150
0.050
-
 199.6x269.6 135.4x182.3 110.3x148.1
100
0.071
-
 140.0x189.9 94.8x127.8 77.2x103.7
※視野サイズ＝ 素子サイズ/光学倍率

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
