■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。
  • メガピクセル対応レンズ特徴
    • 1.4"型(45MP=4,500万画素)~1.2"型専用設計。イメージサークルφ23.1mm、2.3μm・2.5μｍ・2.74μm・2.8μm 対応。
    • 対応センサ：IMX492・IMX530・IMX540。
    • 近接から無限遠まで高性能を実現するフローティングデザイン。
    • 高次元な収差補正とレンズ調芯・調整技術により微細画素でも中心から周辺まで高い光学性能。
    • フォーカス＆アイリスロックつまみ付のため、振動等の環境に対応。

■45メガピクセル対応レンズ
CBC(computar) ：1.4"型用高解像度レンズ

 1.4"型 45メガピクセル：MPTシリーズ(PDF書類：11.7MB)
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
16mm F2.8-16 手動 0.15ｍ 1.4"型 お尋ね下さい CBC F1628-MPT 45メガ

型　番 F1628-MPT
価格
消費税10% 		お尋ね下さい
焦点距離 16 mm
絞り範囲 F2.8-16
最短撮影距離 0.15m
適合撮像素子 1.4"型
マウント C-mount
画角(1.4"時) 60.4°(水平)
画角(1.2"時) 48.1°(水平)
画角(1.1"時) 46.9°(水平)
本体寸法 44.5φ
×66.25(71.27)Lmm
本体重量 187g
フィルター径

M52xP=0.75mm
※ TM-1643 併用
絞り/距離 手動/手動

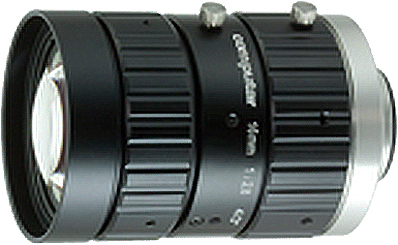

F1628-MPT
16mm
1.4"型C
※ フィルターを付けるには、フィルター枠アダプタ：TM-1643を 併用

[仕様書：PDF書類]

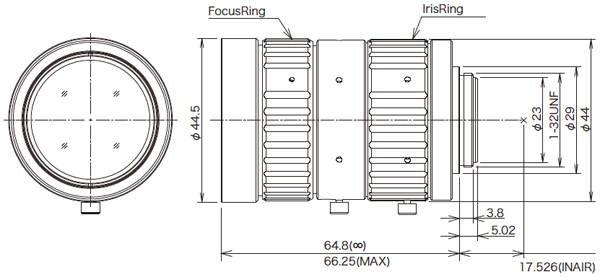

F1628-MPT寸法図
■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H
1.4"型時
1.2"型時
 1.1"型時
1,000
0.016
-
808.5x1183.6
783.5x906.4
 643.1x880.9
900
0.018
-
729.0x1067.2
706.4x817.2
 579.8x794.2
800
0.020
-
649.4x950.9
629.3x728.1
 516.5x707.5
700
0.023
-
569.8x834.5
552.2x638.9
 453.2x620.9
600
0.027
-
490.3x718.1
475.1x549.7
 389.9x534.2
500
0.032
-
410.7x601.8
398.0x460.5
 326.7x447.5
450
0.035
-
371.0x543.6
359.5x416.0
 295.0x404.2
400
0.040
-
 331.2x485.4
320.9x371.4
 263.4x360.9
350
0.045
-
291.4x427.2
282.4x326.8
 231.7x317.5
300
0.052
-
251.6x369.0
243.8x282.2
 200.1x274.2
250
0.062
-
211.8x310.8
205.3x237.6
 168.4x330.9
200
0.076
-
172.1x252.6
166.7x193.0
 136.8x187.5
150
0.099
-
132.3x194.4
128.2x148.4
 105.1x144.2
100
0.142
-
92.5x136.1
89.6x103.8
 73.5x100.9
　※視野サイズ＝ 素子サイズ/光学倍率
※※接写リングはこちらです。

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
