Theia Technologies SL183A

SL183A＜Theia Technologies＜CCTVレンズ専門店：秋葉原ユニエル電子(Home)

※ These products are sold only in Japan.

■Theia Technologies レンズ一覧

[メーカー紹介：Theia Tecnologies]
2006年設立の米国オレゴン州の光学機器メーカー。「Theia」レンズは、リニア光学技術(Linear Optical Technology)により、これまで非常に難しかった広角と低歪曲の2つの利点を両立させました。日本(長野県諏訪市)の光学メーカーの老舗、Nittoh (旧：日東光学㈱)の協力により海外工場にて生産されています。低歪曲の広角レンズの利点を生かし極地定点観測や、NASA地球環境無人監視機にも利用されています。

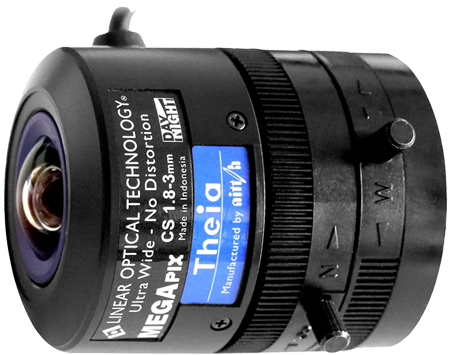

■183シリーズ：SL183A (CSマウント)
広角側水平画角：105゜(1/3"型)で「魚眼では無い」低歪曲ズームレンズ。5MP(=500万画素)・D/N(昼夜兼用：IR補正=430nm-940nm)対応。
注：天地逆像

焦点距離	絞り値	絞り機構	対応カメラ	最短撮影距離	価格：消費税10%	メーカー	型番	備考
1.8-3mm	F1.8-C	DC駆動	1/3"型CS (1/2.5"型)	0.5ｍ	お尋ね下さい。	Theia	SL183A	超広角・D/N 5MP 天地逆像

型　番	SL183A
価格消費税10%	お尋ね下さい。
焦点距離	1.8-3mm
絞り範囲	F1.8-C
最短撮影距離	0.5 m
適合撮像素子	1/3"型 (～1/2.5"型)
マウント	C-mount
画角(1/3"時)	105°-77°(水平)
画角(1/2.5"時)	115°-88°(水平)

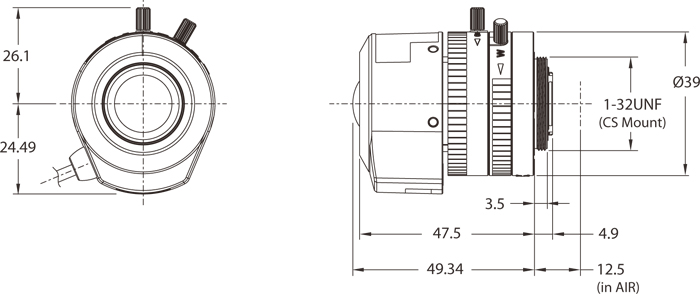

本体寸法	38x43.5x49.34(54.24)Lmm
デイストーション(1/3"時)	-1%以下(水平)
本体重量	63g
フィルター径	-
絞り/距離	DC駆動/手動
備考	5MP・天地逆像 D/N対応 (IR補正：435-940nm)

1.8-3mm
1/3"(1/2.5")CS
天地逆像
[仕様書(SL183A・SL183M共通)：PDF書類(Theia 版)]
[仕様書(SL183A)：PDF書類(Nittoh 版)]

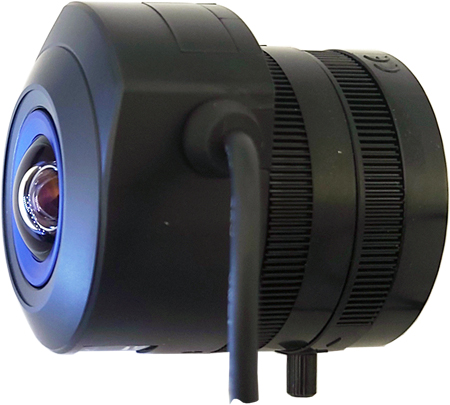

絞り制御コネクター
オーアイリス：DC駆動
ケーブル長：30cm

ピン番号	役割
1	control ：制御 (-)
2	control：制御 (+)
3	drive ：駆動 (+)
4	drive ：駆動 (-)

SL183Aケーブル側
ケーブル側

センサーサイズ		1/4"型 (φ4.5mm)	1/3"型 (φ6.0mm)	1/2.7"型HD (φ6.6mm)	1/2.5"型 (φ7.2mm)	1/2"型 (φ8mm)
画角	水平(Horizontal)	89°-62°	105°-77°	116°-89°	115°-88°	120°-94°※
	垂直(Vertical)	73°-49°	90°-62°	84°-57°	99°-71°	105°-77°※
	対角(Diadonal)	102°-74°	117°-90°	123°-96°	126°-100°※	※

※注：1/2.5"型以上のセンサー(カメラ)で使用するとケラレ(周辺が暗くなる)場合があります。

■183シリーズ　(注：天地逆像)
水平画角：105゜-77゜(1/3"型)で「魚眼では無い」低歪曲レンズ。5メガピクセル(=500万画素)・D/N対応。

焦点距離	絞り値	絞り機構	対応カメラ	最短撮影距離	価格：消費税10%	メーカー	型番	備考
1.8-3mm	F1.8-C	DC	1/2.5"型CS	0.5ｍ	お尋ね下さい。	Theia	SL183A	超広角・D/N 5MP・天地逆像
1.8-3mm	F1.8-C	手動	1/2.5"型CS	0.5ｍ	お尋ね下さい。	Theia	SL183M	超広角・D/N 5MP・天地逆像

[D/N対応=DAY&NIGHT(昼夜兼用)の近赤外域対応(IR)レンズ]とは
いままでの可視光線(肉眼で見える光線)用レンズでは、赤外線LED(940nm近辺)を照射した夜間撮影の場合、可視光と赤外光でピント位置が大きく異なっていました。これは赤外線(IR=INFRARED)の屈折率の違いから生じています。特殊ガラス(LDガラス)等の採用と最新の光学設計により、ピント差の少ない、シャープな撮影が可能になりました。DAY&NIGHTカメラとは昼間はカラー撮影、夜間は白黒(IR)撮影可能な昼夜兼用タイプのカメラです。近赤外感度のある白黒カメラでもご使用いただけます。

Theia(シーア)：各シリーズ　[総合チラシ：PDF書類]
リニア光学技術により、これまで非常に難しかった広角と低歪曲の2つの利点を両立させた、画期的な新しいレンズ。

※Theia Technologies WEBページ URL:https://www.theiatech.com
