遮光リング
遮光リング		 リバースリング
リバースリング

　[リバースリング]　■FP-RR27倍率表(PDF書類)

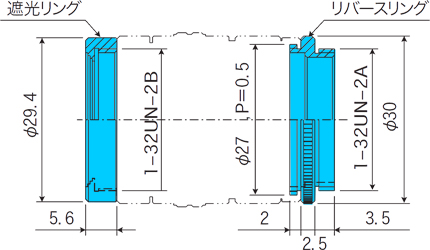

　拡大撮影(マクロ撮影)用にレンズを逆向き(リバース)に取り付けるための変換リング。
　 φ27mm p=0.5mmのフィルター径にCマウントを取り付けます。
　 本来のCマウントには付属の遮光リングを装着します。中間リングとの併用で
　 光学倍率1倍以上の撮影にお勧めです。

　型番：FP-RR27 (=旧：RR-27) (リバースリング+遮光リング=セット)
　価格：税込：3,630円：消費税10% (税別：3,300円)


■FP-RR27対応レンズ＝フィルター径：φ27mm P=0.5mm

 FP-RR27倍率表(PDF書類)

・倍率表：FL-HC1214-2M [12mm(1/2"型) F1.4]+FP-RR27+中間リング
FL-HC1214-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 16.3 2.8 - - 2.3x1.7
5 15.7 3.2 - - 2.0x1.5
10 15.3 3.6 - - 1.8x1.3
25 14.4 4.9 - - 1.3x.1.0
50 13.7 6.9 - - 0.9x0.7
75 13.3 9.0 - - 0.7x0.5

・倍率表：FL-CC1614A-2M [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614A-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 17.7 2.31 - 3.8x2.8 2.8x2.1
5 16.9 2.63 - 3.4x2.5 2.5x1.9
10 16.2 2.94 - 3.0x2.2 2.2x1.6
25 14.9 3.87 - 2.3x1.7 1.7x1.2
50 13.7 5.44 - 1.6x1.2 1.2x0.9
75 13.0 6.98 - 1.3x0.9 0.9x0.7

・倍率表：FL-CC1614-2M [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 18.9 2.3 - 3.8x2.9 2.8x2.1
5 18.1 2.6 - 3.4x2.5 2.5x1.8
10 17.4 2.9 - 3.0x2.3 2.2x1.6
25 16.1 3.9 - 2.3x1.7 1.7x1.2
50 14.9 5.4 - 1.6x1.2 1.2x0.9
75 14.2 7.0 - 1.3x0.9 0.9x0.7

・倍率表：FL-CC2514-2M [25mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC2514-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 31.5 1.2 - 7.3x5.5 5.3x4.0
5 28.5 1.4 - 6.3x4.7 4.6x3.4
10 26.3 1.6 - 5.5x4.1 4.0x3.0
25 22.1 2.2 - 4.0x3.0 2.9x2.2
50 18.5 3.2 - 2.7x2.1 2.0x1.5
75 16.6 4.2 - 2.1x1.6 1.5x1.1

・倍率表：FL-CC3516-2M [35mm(2/3"型) F1.6]+FP-RR27+中間リング
FL-CC3516-2M
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 52.6 0.8 - 10.6x8.0 7.7x5.8
5 46.4 1.0 - 9.0x6.8 6.6x4.9
10 41.8 1.1 - 7.9x5.9 5.7x4.3
25 33.3 1.6 - 5.6x4.2 4.1x3.1
50 26.3 2.3 - 3.8x2.9 2.8x2.1
75 22.7 3.0 - 2.9x2.2 2.1x1.6

・倍率表：FL-HC1212B-VG [12mm(1/2"型) F1.8]+FP-RR27+中間リング
FL-HC1212B-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 16.3 2.8 - - 2.3x1.7
5 15.7 3.2 - - 2.0x1.5
10 15.3 3.6 - - 1.8x1.3
25 14.4 4.9 - - 1.3x1.0
50 13.7 6.9 - - 0.9x0.7
75 13.3 9.0 - - 0.7x0.5

・倍率表：FL-CC1614A-VG [16mm(2/3"型) F1.4]+FP-RR27+中間リング
FL-CC1614A-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 20.87 2.12 6.0x4.5 4.1x3.1 3.0x2.3
10 19.14 2.72 4.7x3.5 3.2x2.4 2.3x1.8
25 17.64 3.66 3.5x2.6 2.4x1.8 1.7x1.3
50 16.3 5.2 2.5x1.8 1.7x1.3 1.2x0.9
75 15.62 6.74 1.9x1.4 1.3x1.0 0.9x0.7

・倍率表：FL-BC2514D-VG [25mm(1"型) F1.4]+FP-RR27+中間リング
FL-BC2514D-VG
中間リング長
(mm) 		WD=作動距離
(mm) 		光学倍率
(X) 		視野(水平x垂直：mm)　※計算値
素子サイズ：1" 型時 素子サイズ：2/3" 型時 素子サイズ：1/2" 型時
0 39.7 1.0 13.1x9.9 9.1x6.8 6.6x5.0
5 33.4 1.2 10.9x8.2 7.6x5.7 5.5x4.1
10 30.3 1.4 9.3x7.0 6.4x4.8 4.7x3.5
25 24.7 2.0 6.5x4.9 4.5x3.4 3.3x2.4
50 20.4 3.0 4.3x3.2 3.0x2.2 2.2x1.6
75 18.3 4.0 3.2x2.4 2.2x1.7 1.6x1.2
