　■興和(KOWA：コーワ)CCTV交換レンズ
興和 [メーカー紹介：興和光学(株)]
キャベジン、コルゲン等の興和ですが、光学機器分野の参入は医薬品より古い歴史があります。
往年のカメラ・コーワ6、景勝地での双眼鏡やフィールドスコープ等でファンが多い光学メーカーです。
※ 平成25年4月、興和の子会社「(株)光研」が、社名変更し、興和光学(株)になりました。
  • JCM-Vシリーズ特徴
    • 2/3"型(φ11mm)撮像素子、2メガピクセル(200万画素)カメラ対応。
    • 耐振性・耐衝撃性に優れた機構設計
    • アイリス=交換式(図1)。フォーカス調整=二重ナット方式(図2)。全てのガラスを接着固定。

■2メガピクセル(200万画素)対応レンズ
KOWA(興和) ：2/3"型用耐振動・耐衝撃レンズ
焦点距離

絞り機構

対応カメラ

 価格：消費税10% メーカー 型番 備考
8mm 交換式
(F1.4・F4・F8・F16)		 2/3"型C 税込：31,900円(税別：29,000円) Kowa LM8JCM-V 2MP
(200万画素)

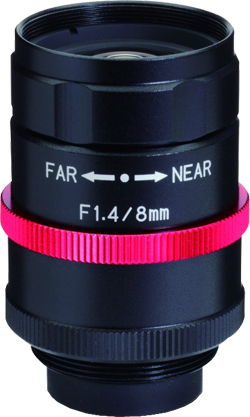

型　番 LM8JCM-V
価格
消費税10% 		税込：31,900円
(税別：29,000円)
焦点距離 8 mm
絞り機構 交換式
(F1.4・F4・F8・F16)
最短撮影距離 0.1m
適合撮像素子 2/3"型
マウント C-mount
画角(2/3"時) 56.5°(水平)
画角(1/1.8"時) 47.4°(水平)
画角(1/2"時) 42.6°(水平)
本体寸法 33φ×42.2(50.7)Lmm
本体重量 88g
フィルター径 M27xP=0.5mm
絞り/距離 交換式/手動
LM8JCM-V
8 mm
2/3 "型C

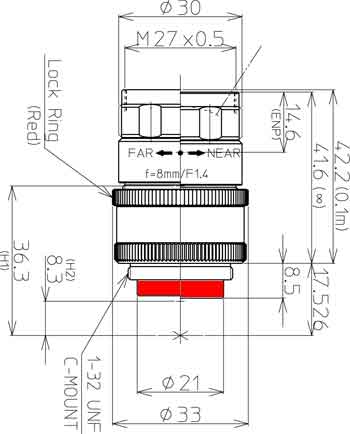

 LM8JCM-V寸法図
※[ご注意]
レンズ後玉がマウント部より出っ張る為、
装着出来ないカメラも あります。
■最近接距離・光学倍率
撮影距離：WD(mm) 光学倍率 接写リング 視野サイズ(mm)：ＶｘＨ　※ 計算値
2/3"型時
(6.6x8.8)
 1/1.8"型時
(5.4x7.2)		 1/2"型時
(4.8x6.4)
100mm 0.075 x - 88.0x117.3 72.0x96.0 64.0x85.3

■アイリス=交換式(図1)   ■フォーカス調整=二重ナット方式(図2)
アイリス交換 名称図
(※付属絞り板は、1枚は開放値、3枚は各絞り値 ↑)
フォーカスロック

　①マウント側の鏡筒部のナットを
　　緩めフォーカスを調整
　②赤いナットを締め固定
