　■興和(KOWA：コーワ)CCTV交換レンズ
興和 [メーカー紹介：興和光学(株)]
キャベジン、コルゲン等の興和ですが、光学機器分野の参入は医薬品より古い歴史があります。
往年のカメラ・コーワ6、景勝地での双眼鏡やフィールドスコープ等でファンが多い光学メーカーです。
※ 平成25年4月、興和の子会社「(株)光研」が、社名変更し、興和光学(株)になりました。
  • LM-JCM-WPシリーズ・単焦点メガピクセル対応レンズ特徴
    • 2/3"型撮像素子、2メガピクセル(200万画素)カメラ対応。
    • 耐振動・耐衝撃性に優れた機構設計。耐水・防塵性を高めたメカ設計。
    • 特殊コーティングによりレンズ表面の撥水性・クリーニング性の向上。
    • アイリス=交換式(図1)。フォーカス調整=二重ナット方式(図2)。全てのガラスを接着固定。

■2メガピクセル(200万画素)対応レンズ
KOWA(興和) ：2/3"型用高解像度レンズ
焦点距離

絞り機構

対応カメラ

 価格：消費税10% メーカー 型番 備考
16mm 交換式
(F1.4・F4・F8・F16)		 2/3"型C 税込：35,200円
(税別：32,000円)		 Kowa LM16JCM-WP 2MP
(200万画素)

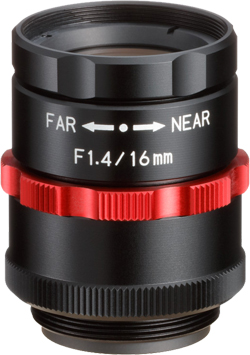

型　番 LM16JCM-WP
価格
消費税10% 		税込：35,200円
(税別：32,000円)
焦点距離 16 mm
絞り機構 交換式
(F1.4・F4・F8・F16)
最短撮影距離 0.2m
適合撮像素子 2/3"型
マウント C-mount
画角(2/3"時) 30.0°(水平)
画角(1/1.8"時) 24.7(水平)
画角(1/2"時) 21.6°(水平)
本体寸法 33φ×37.8(42.7)Lmm
本体重量 75g
フィルター径 M27xP0.5
絞り/距離 交換式/手動
LM16JCM-WP
16 mm
2/3 "型C

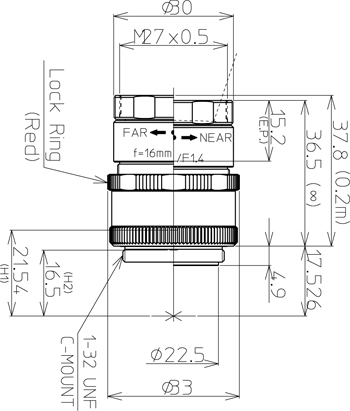

LM16JCM-WP寸法図
■近接時の撮影距離(WD)と視野サイズ(※計算値)
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H　※計算値
2/3"型時
(6.6x8.8)
1/1.8"型時
(5.4x7.2)
 1/2"型時
(4.8x6.4)
200
0.078 x
-
84.4x112.8
68.7x91.8
 61.2x81.8

型式 =対応フォーマット・サイズ
4/3"型 1.2"型 1.1"型 1"型 1/1.2"型 2/3"型 1/1.8"型 1/2"型 1/3"型
LM16JCM-WP × × × × × ◎ ◎ ◎ ◎

　◎ = 標準適合センサー・サイズ：対象センサー性能を最大限発揮する事が可能です。
　△ = 最大適合センサー・サイズ：機種によって対応センサー・サイズは異なります。周辺の光量・解像をご確認の上、ご使用頂けます。
　× = 不適合。お薦め出来ません。

■アイリス=交換式(図1)   ■フォーカス調整=二重ナット方式(図2)
アイリス交換 名称図
(※付属絞り板は、1枚は開放値、3枚は各絞り値 ↑)
フォーカスロック

　①マウント側の鏡筒部のナットを
　　緩めフォーカスを調整
　②赤いナットを締め固定

※※上記以外の興和(KOWA：コーワ)CCTVレンズお取り寄せ承ります。
