 ■ボードカメラ用小型レンズ

ボードカメラ・小型カメラ用の交換レンズ。
[M12 x P0.5]・[M13 x P1.0]の2種類をご紹介。

■支流は[M12xP0.5]タイプ
 (M13xP1.0は、旧ワテック等・用)

※Pタイプ(ピンホール・レンズ)カメラの場合、
 鏡筒部が短いため取付不可。

[M12 x P0.5] [M13 x P1.0]

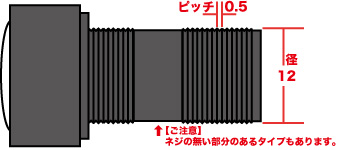

M12xP0.5寸法図 M13xP1.0寸法図

 [▼M12 x P0.5型マウントタイプ・レンズ]
■BLシリーズ
型番 BLQ-1920 BLT-2020-C BLT-2520-C BLT-2920-C BLT-3820-C BLT-4020-S
形状 BLQ-1920 BLT-2020-C BLT-2520-C
※ 型番変更
BLT-2920-C
BLT-3820-C

※ 在庫限り
BLT-4020-S
←※代替品
価格
消費税10%
税込:4,950円
(税別:4,500円)
税込:4,950円
(税別:4,500円)
税込: 4,400円
(税別: 4,000円)
税込: 4,400円
(税別: 4,000円)
税込:4,400円
(税別:4,000円)
税込:4,400円
(税別:4,000円)
焦点距離 1.9mm 2.0mm 2.5mm 2.9mm 3.8mm 4mm
絞り値 F2.0 F2.0 F2.0 F2.0 F2.0 F2.0
対応素子 1/4"型 1/3"型 1/3"型 1/3"型 1/3"型 1/3"型

型番 BLT-6025-C BLT-8020-C BLT-1222 -S BLT-1220 -C BLH-1620 BLH-2525
形状 BLT-6025-C BLT-8020-C ※ 在庫限り
BLT-1222-S
※代替品→


BLT-1220-C
BLH-1620 BLH-2525
価格
消費税10%
税込:4,400円
(税別:4,000円)
税込:4,950円
(税別:4,500円)
税込:4,400円
(税別:4,000円)
税込:4,950円
(税別:4,500円)
税込:4,960円
(税別:4,500円)
税込:6,050円
(税別:5,500円)
焦点距離 6mm 8mm 12mm 12mm 16mm 25mm
絞り値 F2.5 F2.0 F2.2 F2.0 F2.0 F2.5
対応素子 1/3"型 1/3"型 1/3"型 1/3"型 1/2"型 1/2"型
※1/4"型の標準レンズは4.5mm、 1/3"型の標準レンズは6mm、1/2"型の標準レンズは、8mmです。

 [▼M12 x P0.5型マウントタイプ・レンズ用接写リング]

接写リング、延長バレルとも呼ばれます。レンズとカメラの間に装着し最短撮影距離(WD)を短くし、拡大率を上げる事が出来ます。
但、長くなる程、暗くなり、被写体深度(ピントの合う範囲)も薄くなります。
[ご注意]レンズ側のマウントに奥行きが無い為、「延長幅(5mm/10mm)」以上に延長され場合がございます。

型番 EX005-M12-2 EX010-M12-2
形状 EX005-M12-2 EX010-M12-2
価格
消費税10%
税込:3,300円
(税別:3,000円)
税込:4,400円
(税別:4,000円)
マウント レンズ側 M12 P=0.5(メス)
カメラ側 M12 P=0.5(オス)
材質/表面処理 アルミ(A5056)/全面黒色アルマイト(梨地)
寸法 延長幅:5mm
φ15 x 9mm

延長幅:10mm
φ15 x14mm

質量 約 1.2g

約 2.1g


 [▼M12 x P0.5型マウントタイプ・メガピクセル対応レンズ]
■BL-MPシリーズ
型番 BLL-04018-5MP BLE-25020-MP BLE-35020-MP BLH-50025-MP
形状 BLL-04018-5MP 未定 未定 BLH-50025-MP
価格
消費税10%
税込:4,950円
(税別:4,500円)
未定 未定
税込:9,900円
(税別:9,000円)
焦点距離 4mm 25mm 35mm 50mm
絞り値 F1.8 F2.0 F2.0 F2.5
対応素子 1/2.5"型 1/1.8"型 1/1.8"型 1/2"型
備考
(参考:センサ)
5MP
(MT9P001)
(OV27145)
(AR0330)
1.3MP 1.3MP 1.3MP
型番 対応素子 対角
BLQ- 1/4"型 4.5mm
BLT- 1/3"型 6mm
BLL- 1/2.5"型 7.13mm
BLH- 1/2"型 8mm
BLE- 1/1.8"型 8.93mm

 [▼M12 x P0.5型マウントタイプ・メガピクセル対応レンズ]
■CBC(computar)メガピクセル対応ボードカメラ用レンズ
焦点距離

絞り値

絞り機構

対応カメラ

価格:消費税10% メーカー 型番 マウント 備考
3mm F2.0 固定 1/2"型 税込:22,000円(税別:20,000円) CBC H0320KP

M12xP0.5

1メガ

6mm F2.4 固定 1/2"型 税込:17,820円(税別:16,200円) CBC H0624KP

M12xP0.5

1メガ

9mm F2.4 固定 1/2"型 税込:17,820円(税別:16,200円) CBC H0924KP

M12xP0.5

1メガ

16mm F2.0 固定 1/2"型 税込:17,820円(税別:16,200円) CBC H1620KP

M12xP0.5

1メガ

25mm F2.0 固定 1/2"型 税込:17,820円(税別:16,200円) CBC H2520KP

M12xP0.5

1メガ


焦点距離

絞り値

絞り機構

対応カメラ

価格:消費税10% メーカー 型番 マウント 備考
12mm F2.0 固定 1/1.8"型 税込:39,600円(税別:36,000円) CBC E1220KV

M12xP0.5

3メガ
16mm F2.0 固定 1/1.8"型 税込:39,600円(税別:36,000円) CBC E1620KV

M12xP0.5

3メガ
25mm F2.0 固定 1/1.8"型 税込:39,600円(税別:36,000円) CBC E2520KV

M12xP0.5

3メガ

焦点距離

絞り値

絞り機構

対応カメラ

価格:消費税10% メーカー 型番 マウント 備考
0.95mm F2.8 固定 1/3"型 税込:22,000円(税別:20,000円) CBC T0928KRW

M12xP0.5

3MP
1.05mm F2.8 固定 1/2.5"型 税込:27,500円(税別:25,000円) CBC L1028KRW

M12xP0.5

5MP
1.05mm F2.8 固定 1/2.5"型 税込:27,500円(税別:25,000円) CBC L1028KDRW

M12xP0.5

5MP・IP66
1.2mm F2.2 固定 1/1.7"型 税込:27,500円(税別:25,000円) CBC E1222KRY

M12xP0.5

12MP
1.3mm F2.8 固定 1/2"型 税込:22,000円(税別:20,000円) CBC H1328KP

M12xP0.5

1MP

1.65mm F2.8 固定 1/1.7"型 税込:27,500円(税別:25,000円) CBC E1628KRY

M12xP0.5

12MP

3.8mm F2.8 固定 1/1.8"型 税込:27,500円(税別:25,000円) CBC E3828KRW

M12xP0.5

8MP(4K)
5.2mm F2.8 固定 1/1.8"型 税込:27,500円(税別:25,000円) CBC E5228KRW

M12xP0.5

8MP(4K)
※ MP=メガピクセル(例:3MP=3メガピクセル=300万画素)

■CBC(computar)魚眼(Fisheye)メガピクセル対応ボードカメラ用レンズ
型番
T0928KRW
L1028KRW

H1328KP

E1628KRY
形状 T0928KRW
魚眼 3MP (1/3")
L1028KRW
魚眼 5MP (1/2.5")
H1328KP
魚眼 1MP (1/2")
E1628KRY
魚眼12MP (1/1.7")
価格
消費税10%
税込:22,000円
(税別:20,000円)
税込:27,500円
(税別:25,000円)
税込:22,000円
(税別:20,000円)
税込:27,500円
(税別:25,000円)
焦点距離0.95mm F2.8 0.95mm F2.8 1.05mm F2.8 1.3mm F2.8 1.65mm F2.8
画角
(1/4"時)
水平(H) 180゜ 163.2゜ 151゜ 125.5゜
垂直(V) 145.2゜ 130.2゜ 117.6゜ 94.2゜
画角
(1/3"時)
水平(H) - 180゜ 180゜ 168.2゜
垂直(V) 180゜ 163.2゜ 151゜ 111.6゜
画角
(1/2.5"時)
水平(H) - - NO DATA NO DATA
垂直(V) - 180゜ NO DATA NO DATA
画角
(1/2"時)
水平(H) - - - NO DATA
垂直(V) - - 180゜ NO DATA
画角
(1/1.7"時)
水平(H) - - - -
垂直(V) - - - 190゜

 [▼M13 x P1.0型マウントタイプ・レンズ] (チラシ:PDF書類:148KB )
★オプションレンズ(WAT小型カメラシリーズ) ※()内は、ワテックのタイプ名です。
型番 Q1920BC-5
(=G1.9)
T0220B-5
T2520BC-5
(=G2.5)
T2920BC-5
形状 G1.9 T0220B-5 G2.5 G2.9
価格
消費税10%
税込:5,500円
(税別:5,000円)
取扱終了 税込:4,290円
(税別:3,900円)
税込:2,750円
(税別:2,500円)
焦点距離 1.9mm F2.0 2.0mm F2.0 2.5mm F2.0 2.9mm F2.0
水平画角(1/4"時) 115.2゜ 97.7゜ 83.8゜ 71.9゜
水平画角(1/3"時) - 125.3゜ 115.5゜ 96.6゜

型番 T3820BC-5
(=G3.8)
T0625BC-5
(=G6.0)

T0820BC-5
(=G8.0)

T1220BC-5
(=G12)
2540BC-15
(=G25)
形状 G3.8 G6.0 G8.0 G12 2540BC-15
価格
消費税10%
取扱終了 税込:2,530円
(税別:2,300円)
取扱終了 取扱終了 取扱終了
焦点距離 3.8mm F2.0 6.0mm F2.5 8.0mm F2.0 12mm F2.0 25mm F4.0
水平画角(1/4"時) 53.4゜ 34.0゜ 25.5゜ 17.2゜ 8.2゜
水平画角(1/3"時) 71.5゜ 45.7゜ 34.6゜ 22.8゜ -
※1/4"型CCDの標準レンズは4.5mmです。1/3"型CCDの標準レンズは6mmです。
注意:G1.9は1/3"型撮像素子未対応です。(※ G25の1/3"対応は不明=データ無)
