■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」BHシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 高速なフォーカス(ピント)制御。
    • 1/1.1"型(φ14.4mm)の大型素子に対応。12MP(1,200万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。

■12メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1/1.1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
35mm F2.5-16 USB制御 0.16ｍ 1/1.1"型 お尋ね下さい CBC DL3525UC-MPY 12MP
(1,200万画素)

型　番 DL3525UC-MPY
価格
消費税10% 		お尋ね下さい
焦点距離 35 mm
絞り範囲 F2.5-16
最短撮影距離 0.16m
適合撮像素子 1/1.1"型
マウント C-mount
画角(1/1.1"時) 18.2°(水平)
画角(2/3"時) 14.3°(水平)
画角(1/1.8"時) 11.7°(水平)
本体寸法 59.5φ×57.9(62.7)Lmm
本体重量 160g
フィルター径 M30.5xP=0.5mm
絞り/距離 USB制御/USB制御

DL3525UC-MPY
35mm
1/1.1"型C
仕様書(PDF書類：638KB)

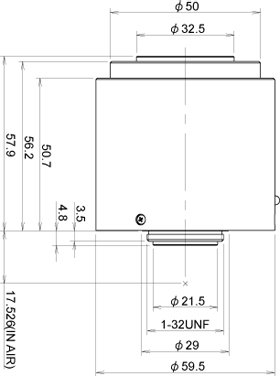

DL3525UC-MPY寸法図
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1/1.1"型時
2/3"型時
 1/1.8"型時
1,000
0.034
-
 243.0x332.1 195.0x260.2 159.5x212.8
500
0.066
-
 124.5x170.4 99.9x133.4 81.7x109.0
250
0.129
-
 64.1x87.8 51.4x68.7 42.0x56.1
200
0.160
-
 51.7x70.8 41.4x55.3 33.9x45.2
160
0.200
-
 41.4x56.7 33.2x44.3 27.1x36.2
※視野サイズ＝ 素子サイズ/光学倍率

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
