■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」BHシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 高速なフォーカス(ピント)制御。
    • 1/1.1"型(φ14.4mm)の大型素子に対応。12MP(1,200万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。

■12メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1/1.1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
16mm F2.3-16 USB制御 0.11ｍ 1/1.1"型 お尋ね下さい CBC DL1623UC-MPY 12MP
(1,200万画素)

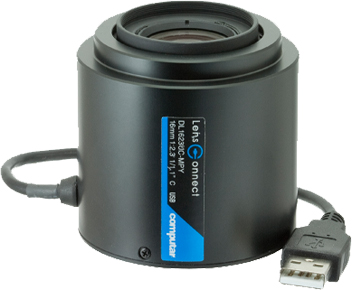

型　番 DL1623UC-MPY
価格
消費税10% 		お尋ね下さい
焦点距離 16 mm
絞り範囲 F2.3-16
最短撮影距離 0.11m
適合撮像素子 1/1.1"型
マウント C-mount
画角(1/1.1"時) 38.9°(水平)
画角(2/3"時) 31.0°(水平)
画角(1/1.8"時) 25.5°(水平)
本体寸法 59.5φ×59.2(64.4)Lmm
本体重量 173g
フィルター径 M35.5xP=0.5mm
絞り/距離 USB制御/USB制御

DL1623UC-MPY
16mm
1/1.1"型C
仕様書(PDF書類：637KB)

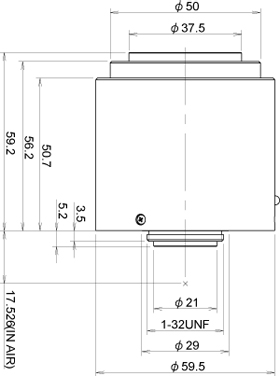

DL1623UC-MPY寸法図
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1/1.1"型時
2/3"型時
 1/1.8"型時
1,000
0.016
-
 521.6x712.8 418.0x558.7 341.5x456.3
500
0.032
-
 262.7x359.1 210.5x281.4 172.0x229.8
250
0.062
-
 132.9x181.8 106.5x142.4 87.0x116.3
200
0.078
-
 106.8x146.2 85.6x114.4 69.9x93.4
150
0.103
-
 80.5x110.2 64.5x86.3 52.7x70.4
110
0.140
-
 59.2x81.0 47.4x63.4 38.8x51.8
※視野サイズ＝ 素子サイズ/光学倍率

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
