■CBC(computar)CCTVレンズ
CBC
computar
 [メーカー紹介：CBC]
旧社名は中外貿易。合成樹脂から衣料製品、医薬品を取り扱うケミカル系のメーカーであり商社です。
CCTVのブランド名はシステム系がGANZ(ガンツ)、レンズはcomputar(コンピューター)です。
CBCのcomputarレンズは業界一のシェアを持つトップブランドです。		 LensConnect
  • リモート・コントロール・レンズ「LensConnect」BHシリーズ特徴
    • USBケーブル1本でPC(Windows/Linux)に接続してピント調整(フォーカス)・絞り(アイリス)調整がコントロール可能。
    • 高速なフォーカス(ピント)制御。
    • 1/1.1"型(φ14.4mm)の大型素子に対応。12MP(1,200万画素)対応の超解像度固定焦点レンズ。
    • 様々なマシンビジョン(FA)用途に対応できる超低ディストーション設計。

■12メガピクセル対応USBリモート・コントロール・レンズ
CBC(computar) ：1/1.1"型用高解像度レンズ　(※CSカメラに装着する場合はC/CSマウントアダプターが必要です。 )
焦点距離

絞り値

絞り機構

 最短撮影距離

対応カメラ

 価格：消費税10% メーカー 型番 備考
8mm F2.8-16 USB制御 0.12ｍ 1/1.1"型 お尋ね下さい CBC DL0828UC-MPY 12MP
(1,200万画素)

型　番 DL0828UC-MPY
価格
消費税10% 		お尋ね下さい
焦点距離 8 mm
絞り範囲 F2.8-16
最短撮影距離 0.1m
適合撮像素子 1/1.1"型
マウント C-mount
画角(1/1.1"時) 69.4°(水平)
画角(2/3"時) 57.0°(水平)
画角(1/1.8"時) 47.8°(水平)
本体寸法 59.5φ×63.3(68.8)Lmm
本体重量 178g
フィルター径 M52xP=0.75mm
絞り/距離 USB制御/USB制御

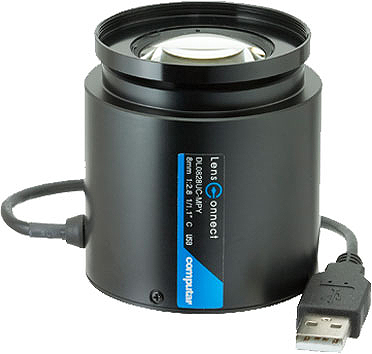

DL0828UC-MPY
8mm
1/1.1"型C
仕様書(PDF書類：615KB)

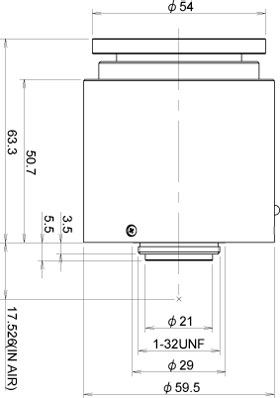

 DL0828UC-MPY寸法図
[LensConnect 総合仕様書(PDF書類：3.2MB)]
[LensConnect 概要(PDF書類：802KB)]

■近接時の撮影距離(WD)と視野サイズ
WD(mm)
撮影距離
光学倍率

接写リング
(mm)
視野サイズ(mm)：V x H (縦 x 横)
1/1.1"型時
2/3"型時
 1/1.8"型時
1,000
0.008
-
 1,023.8x1,399.5 818.7x1,097.3 667.7x894.6
500
0.016
-
 516.7x707.1 413.0x533.8 336.7x451.3
250
0.032
-
 263.0x360.8 210.1x282.0 171.3x229.7
200
0.040
-
 212.3x291.4 169.5x227.6 138.2x185.3
150
0.052
-
 161.5x222.0 128.9x173.2 105.0x140.9
100
0.076
-
 110.6x152.4 88.2x118.7 71.9x96.5
※視野サイズ＝ 素子サイズ/光学倍率

レンズコネクト

■「LensConnect」特徴
・レンズ本体にモータ、制御基板・USB通信機能を搭載
・レンズとパソコン(Windows/Linux)は、USBケーブルで接続
　(最大ケーブル長：5ｍ。但、シールタイプの延長ケーブル使用)
・フォーカス／アイリス位置はモータアドレス位置管理の為、再現良く指定位置に停止が可能
LensConnect 接続図 LensConnect ソフト図
接続図 制御ソフト画面

※上記以外のCBC(computar)製品お取り寄せ承ります。URL:http://www.cbc.co.jp
