画像処理用ズーム型高解像度マクロ専用レンズ。
トキナー・FA用(工業用/画像処理用)マクロ専用レンズ
Tokina

[メーカー紹介:(株)ケンコー・トキナー]
2011年6月、トキナー(Tokina)はケンコー(Kenko)と合併。前身のトキナー光学は1950年設立。
35mm一眼レフ(フィルム)カメラの交換レンズでもお馴染です。

  • KCM-Z08特徴
    • 超小型ズームレンズとして設置場所を有効利用。
    • 別売:2倍フロントコンバーター[KCM-2XFC08]により高倍率域での使用可能。
    • Cマウント仕様です。CSカメラに装着する場合はC/CSマウントアダプターが必要です。

型番 KCM-Z08
価格 税込:135,000円
(税別:125,000円)
光学倍率 0.1 - 0.8倍
作動距離:WD 195mm
被写界深度 75 - 1.3mm
分解能 150 - 15μm
対物側開口数:NA 0.005 - 0.040
適合撮像素子 1/2"型
マウント C-mount
同時落射 -
テレセン -
フィルターサイズ U1(=C-mount)
本体寸法 28φx97(101)Lmm
重量 105g

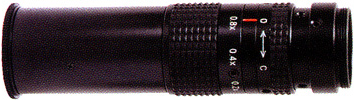

KCM-Z08

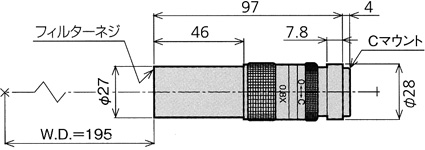

KCM-Z08寸法図

撮影範囲
(縦mmX横mm)
レンズ倍率(光学倍率)
0.1倍 0.2倍 0.4倍 0.8倍
撮影素子
サイズ
1/2"型 48 x 64 24 x 32 12 x 16 6.0 x 8.0
1/3"型 36 x 48 18 x 24 9 x 12 4.5 x 6
1/4"型 27 x 36 13.5 x 18 6.8 x 9 3.4 x 4.5
WD(作動範囲) 195mm

【備考】同じ[光学倍率]のレンズを使用した場合、撮像素子サイズの小さい方がモニター上の[拡大率]が上がります。
[撮影範囲]は計算値で管式モニターの場合、視野率はオーバースキャンのため90%位です。ご注意下さい。なお、画像素子サイズのインチ表示(")は撮像管式(真空管)時代の名残表記です。1/2"型が1/2インチと言う訳ではありません。



※ 専用2倍フロントコンバーター(別売品) ※ KCM-2XFC08併用時
型番 KCM-2XFC08
価格 税込:10,800円
(税別:10,000円)
備考

KCM-Z08専用
(2倍フロントコンバーター)

※ 装着により、WD(作動距離)が
87mmになります。

KCM-2XFC08寸法図
撮影範囲
(縦mmX横mm)
レンズ倍率(光学倍率)
1.6倍
撮影素子
サイズ
1/2"型 3.0 x 4.0
1/3"型 2.2 x 3
1/4"型 1.7 x 2.2
WD(作動範囲) 87mm
