■フジノン(FUJINON)メガピクセル・レンズ
FUJIFILM

[メーカー紹介:富士フイルム]
旧社名:富士写真光機株式会社・フジノン株式会社。富士写真フィルムの光学機器レンズ部門。
FUJINON(フジノン)は、TV放送局向けレンズのトップブランドです。

  • 単焦点メガピクセル対応レンズ特徴(暫定)
    • ユーザー使用頻度が高い、撮影距離(WD) 50cmの条件において、2/3"型センサー・3.45μmピクセルピッチ
      (5メガピクセル(=500万画素)相当)の高解像度に対応
      他条件では、
      2/3"型センサー・4.4μmピクセルピッチ(3メガピクセル(=300万画素)相当)以上の均一な高解像度を確保
    • 独自の「4D High Resolution」により、高解像度・低ストーションを実現
    • 小型・軽量のコンパクト設計により、マシンビジョン・システム全体の小型化に寄与
    • フォーカス&アイリスロックつまみ付のため、振動等の環境に対応
    • 最大1/1.2"型センサーサイズに対応(4.5μm)  [ご注意]ご利用カメラ機種により周辺光量・周辺解像度は要確認
    • HF16XA-1の後継機種(代替品)

■3~5メガピクセル対応レンズ(2/3"型対応)

焦点距離

絞り値

絞り機構

最短撮影距離

対応カメラ

価格 メーカー 型番 備考
16mm F1.6-16 手動 0.1m 2/3"型C 税込:45,360円(税別:42,000円) FUJIFILM HF16XA-5M 3~5メガ

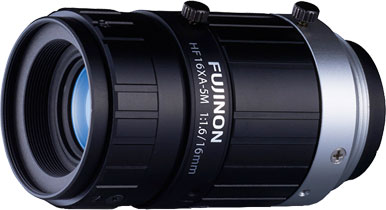

型 番 HF16XA-5M
価格 税込:45,360円
(税別:42,000円)
焦点距離 16 mm (15.87mm)
絞り範囲 F1.6-16
適合撮像素子 2/3"型
マウント C-mount
画角
(水平 x 垂直)
1/1.2"型時 - x -
2/3"型時 31.4°x23.7°
1/2"型時 - x -
最短撮影距離 0.1m
最短撮影範囲
(縦mm x 横mm)
1/1.2"型時 - x -
2/3"型時 66.9x49.8
1/2"型時 - x -
本体寸法 29.5φ×49.1(56.9)Lmm
本体重量 71
フィルター径 M25.5.x0.5
絞り/距離 手動/手動

HF16XA-5M
16 mm
2/3 "型C


HF16XA-5M寸法図
撮影距離・絞り値の変更に伴う解像性能の低下の抑制
4D High Resolution
フローティング設計技術
高精度組立技術
硝材マッチング技術

■近接時の撮影距離(WD)と視野サイズ(計算値)
WD(mm)
撮影距離
光学倍率

接写リング
(mm)

視野サイズ(mm):H x V
1/1.2"型時
2/3"型時
1/2"型時
1,000
0.016
-
701.9x522.1
572.8x427.0
413.9x309.3
950
0.016
-
667.5x496.5
544.7x406.0
393.6x294.2
900
0.017
-
633.1x470.9
516.6x385.1
373.2x279.0
850
0.018
-
598.7x445.3
488.4x364.1
352.9x263.8
800
0.019
-
564.2x419.7
460.3x343.2
332.6x248.6
750
0.021
-
529.8x394.0
432.2x322.2
312.3x233.4
700
0.022
-
495.4x368.4
404.1x301.3
292.0x218.2
650
0.024
-
461.0x342.8
376.0x280.3
271.7x203.0
600
0.026
-
426.5x317.2
347.9x259.3
251.4x187.9
550
0.028
-
392.1x291.5
319.8x238.4
231.0x172.7
500
0.031
-
357.7x265.9
291.7x217.4
210.7x157.5
450
0.034
-
323.3x240.3
263.6x196.5
190.4x142.3
400
0.038
-
288.8x214.7
235.5x175.5
170.1x127.1
350
0.043
-
254.4x189.1
207.4x154.6
149.8x111.9
300
0.050
-
220.0x163.4
179.3x133.6
129.5x96.7
250
0.059
-
185.6x137.8
151.2x112.6
109.2x81.6
200
0.073
-
151.1x112.2
123.1x91.7
88.9x66.4
150
0.094
-
116.7x86.6
95.0x70.7
68.5x51.2
100
0.134
-
82.3x60.9
66.9x49.8 48.2x36.0
※※上記以外のフジノン(FUJINON)CCTVレンズお取り寄せ承ります。
詳しい仕様はhttp://mvlens.fujifilm.com/ja/こちらです。
